Мостовой RC-генератор синусоидальных колебаний с мостом Вина

Страница: 2/7

3. Выбор, обоснование и описание работы схемы электрической принципиальной генератора с мостом Вина.

Как известно, частота автоколебаний в таком генераторе определяется формулой (1), а затухание в частотно-зависимой ветви обратной связи на частоте ¦0 . Для улучшения формы кривой выходного напряжения частотно-независимую ветвь ООС в мосте Вина обычно выполняют инерционно-нелинейной. [4]

Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление R3 или увеличивается сопротивление R4. Поэтому в качестве R3 используется полупроводниковый терморезистор. В качестве инерционно-нелинейного резистора применяют переход сток-исток полевого транзистора, на затвор которого подают выпрямленное и сглаженное выходное напряжение генератора.

В устройстве реализована двухступенчатая цепь ООС. Первая ступень: резистор R3 и полевой транзистор, вторая ступень: резисторы R4, R5.

При в устройстве возникают автоколебания, частота которых определяется формулой . Обычно используют в частотно-зависимой ветви моста Вина R1=R2=R, C1=C2=C, а частоту автоколебаний: , причем автоколебания возникают при условии, что коэффициент усиления усилителя, состоящего из ОУ и резисторов R3, R4, больше чем три, иначе говоря, должно быть выполнено условие

Установившиеся автоколебания в замкнутой цепи возможны только при условии точного равенства единице единичного коэффициента петлевого усиления на частоте f0. Но, для возникновения автоколебаний нужно, чтобы в начале коэффициент петлевого усиления был более 1. После возникновения автоколебаний их амплитуда стабилизируется в конечном счете на таком уровне, при котором за счет нелинейного элемента в петле коэффициент уменьшается до 1. Если не предпринимать специальных мер, то упомянутая нелинейность проявится в амплитудной характеристике ОУ, в этом случае форма автоколебаний может заметно отличаться от синусоиды.

Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала падает сопротивление R3 или растет сопротивление R4.

При построении генераторов с частотно-зависимыми цепями, обеспечивающими на частоте автоколебаний сдвиг фазы, равный p, удобно использовать потенциально-токовые разновидности избирательных цепей. Такие цепи предназначены для использования совместно с усилителями, имеющими малые входное и выходное сопротивление. [2]

4. Описание схемы операционного усилителя и его параметры.

ОУ 140УД26 [3]

К140УД26 - широкополосный прецизионный операционный усилитель со сверхнизким значением входного напряжения шума, высоким коэффициентом усиления напряжения. Внутренняя частотная коррекция отсутствует.

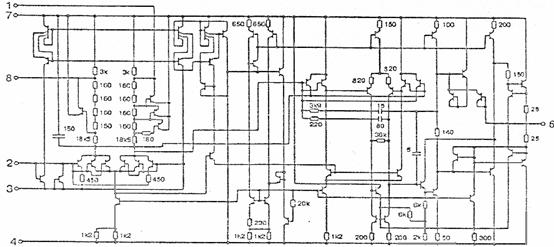

Рис. 1 Принципиальная схема операционного усилителя 140УД26

Таблица 1

Электрические параметры

(при Uп=±15 В, RН=2 кОм, Т=+35°С)

Параметры

Буквенное обозначение

Режим измерения

К140УД26В

Единицы измерения

Напряжение смещения

Uсм

Uп=±15 В

±10

мкВ

Входной ток

Iвх.

Uп=±15 В

±100

нА

Разность входных токов

DIвх.

Uп=±15 В

75

нА

Ток потребления

Iпот.

Uп=±15 В

5.7

мА

Коэффициент усиления напряжения

Ку.U.

Uп=±15 В

7000

тыс.

Максимальное синфазное входное напряжение

Uвх.сф.макс.

T=+25°C

±110

В

Входное сопротивление для дифф. Сигналов

Rвх.

Uп=±15 В

6

МОм

Выходное сопротивление при разомкнутой цепи ООС

Rвых.

Uп=±15 В

70

Ом

Частота единичного усиления

¦1

20

МГц

Реферат опубликован: 1/07/2006
