Типы высокоскоростной памяти

Всю память с произвольным доступом (RAM) можно разделить на два типа: DRAM (динамическая RAM) и SRAM (статическая RAM).

К первому поколению высокоскоростных DRAM главным образом относят EDO DRAM, SDRAM и RDRAM, а к следующему - ESDRAM, DDR SDRAM, Direct RDRAM, SLDRAM (ранее SynchLink DRAM) и т. д.

SDRAM

SDRAM способна работать на частоте, превышающей частоту работы EDO DRAM. В первой половине 1997 г. SDRAM занимала примерно 25% всего рынка DRAM. Как и предполагалось, к 1998 г. она стала наиболее популярной из существующих высокоскоростных технологий и занимала более 50% рынка памяти. Первоначально SDRAM работала на частоте от 66 до 100 МГц. Сейчас существует память, работающая на частотах от 125 до 143 МГц и даже выше.

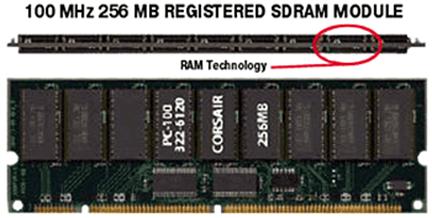

Модуль SDRAM на 256Мбайт

Enhanced SDRAM (ESDRAM)

Для преодоления некоторых проблем с задержкой сигнала, присущих стандартным DRAM-модулям, производители решили встроить небольшое количество SRAM в чип, т. е. создать на чипе кэш. Одним из таких решений, заслуживающих внимания, является ESDRAM от Ramtron International Corporation.

ESDRAM - это по существу SDRAM плюс немного SRAM. При малой задержке и пакетной работе достигается частота до 200 МГц. Как и в случае внешней кэш-памяти, DRAM-кэш предназначен для хранения наиболее часто используемых данных. Следовательно, уменьшается время доступа к данным медленной DRAM.

DDR SDRAM (SDRAM II)

DDR SDRAM (Double Date Rate SDRAM) является синхронной памятью, реализующей удвоенную скорость передачи данных по сравнению с обычной SDRAM.

DDR SDRAM не имеет полной совместимости с SDRAM, хотя использует метод управления, как у SDRAM, и стандартный 168-контактный разъем DIMM.

Наклейка соответствия модуля спецификации SDRAM PC100

DDR SDRAM достигает удвоенной пропускной способности за счет работы на обеих границах тактового сигнала (на подъеме и спаде), а SDRAM работает только на одной.

SLDRAM

Стандарт SLDRAM является открытым, т. е. не требует дополнительной платы за лицензию, дающую право на производство чипов, что позволяет снизить их стоимость. Подобно предыдущей технологии, SLDRAM использует обе границы тактового сигнала. Что касается интерфейса, то SLDRAM перенимает протокол, названный SynchLink Interface. Эта память стремится работать на частоте 400 МГц.

У всех предыдущих DRAM были разделены линии адреса, данных и управления, которые накладывают ограничения на скорость работы устройств. Для преодоления этого ограничения в некоторых технологических решениях все сигналы стали выполняться на одной шине. Двумя из таких решений являются технологии SLDRAM и DRDRAM. Они получили наибольшую популярность и заслуживают внимания.

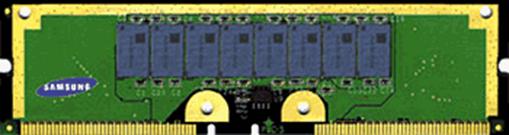

Модуль памяти DRDRAM

RDRAM (Rambus DRAM)

RDRAM представляет спецификацию, созданную Rambus, Inc. Частота работы памяти равна 400 МГц, но за счет использования обеих границ сигнала достигается частота, эквивалентная 800 МГц. Спецификация Rambus сейчас наиболее интересна и перспективна.

Модули от Rambus, Inc.

Direct Rambus DRAM - это высокоскоростная динамическая память с произвольным доступом, разработанная Rambus, Inc. Она обеспечивает высокую пропускную способность по сравнению с большинством других DRAM. Direct Rambus DRAMs представляет интегрированную на системном уровне технологию.

Работа Direct RDRAMtm определяется требованиями подсистемы Direct Rambus. Для понимания деталей спецификации Direct Rambus DRAM необходимо понять подсистему памяти Rambus в целом.

Direct Rambus Memory System

Подсистема памяти Direct Rambus включает следующие компоненты:

· Direct Rambus Controller

· Direct Rambus Channel

· Direct Rambus Connector

· Direct Rambus RIMM(tDm)

· Direct Rambus DRAMs

Физические, электрические и логические части всех этих компонентов определены и специфицированы Rambus, Inc. Это требуется для совместимости и высокоскоростной работы подсистемы Direct Rambus.

Технология Direct Rambus представляет собой третий этап развития памяти RDRAM. Впервые память RDRAM появилась в 1995 г., работала на частоте 150 МГц и обеспечивала пропускную способность 600 Мбайт/с. Она использовалась в станциях SGI Indigo2 IMPACTtm, в приставках Nintendo64, а также в качестве видеопамяти. Следующее поколение RDRAM появилось в 1997 г. под названием Concurrent RDRAM. Новые модули были полностью совместимы с первыми. Но за год до этого события в жизни компании произошло не менее значимое событие. В декабре 1996 г. Rambus, Inc. и Intel Corporation объявили о совместном развитии памяти RDRAM и продвижении ее на рынок персональных компьютеров.
