Пьезоэлектрики и их свойства

Страница: 2/4

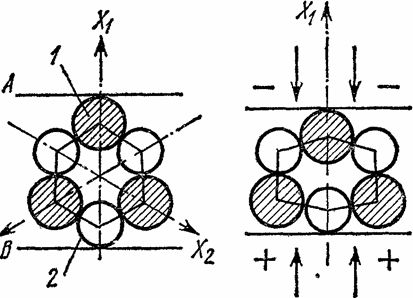

Рис. 3, а) соответствует недеформированному кристаллу. На грани A, пер­пендикулярной к оси X1, имеются выступающие положительные заряды, а на параллельной ей грани В - выступающие отрицатель­ные заряды. При сжатии вдоль оси X1 (рис. 3, б) элементарная ячейка деформируется. При этом положительный ион 1 и отрица­тельный ион 2 «вдавливаются» внутрь ячейки, отчего выступающие заряды (положительный на плоскости А и отрицательный на плос­кости В) уменьшаются, что эквивалентно появлению отрицатель­ного заряда на плоскости А и положительного заряда на плос­кости В. При растяжении вдоль оси X1 имеет место обратное (рис. 3, в): ионы 1 и 2 «выталкиваются» из ячейки. Поэтому на грани А возникает дополнительный положительный заряд, а на грани В - отрицательный заряд.

а) б)

в)

Рис. 3. К объяснению пьезоэлектрического эффекта.

Расчеты в теории твердого тела в согласии с опытом показывают, что пьезоэлектрический эффект может существовать только в таких кристаллах, в которых элементарная ячейка не имеет центра сим­метрии. Так, например, элементарная ячейка кристаллов CsCl (рис. 4) имеет центр симметрии и эти кристаллы не обнаруживают пьезоэлектрических свойств. Расположение же ионов в ячейке кварца таково, что в нем центр симметрии отсутствует, и поэтому в нем возможен пьезоэлектрический эффект.

Рис. 4. Элементарная ячейка кристалла хлористого цезия CsCl.

Величина вектора поляризации Р (и пропорциональная ей поверхностная плотность пьезоэлектрических зарядов о') в определенном интервале изменений пропорциональна величине механических деформаций. Обозначим через и дефор­мацию одностороннего растяжения вдоль оси X:

u=Dd/d, (1)

где d - толщина пластинки, а Dd — ее изменение при деформации. Тогда, напри­мер, для продольного эффекта имеем

P=Px=bu (2)

Величина b называется пьезоэлектрическим модулем. Знак b может быть как поло­жительным, так и отрицательным. Так как и безразмерная величина, то b изме­ряется в тех же единицах, что и Р, т.е. в Кл/м2. Величина поверхностной плотно­сти пьезоэлектрических зарядов на гранях, перпендикулярных к оси X, равна s'=Рх

Вследствие возникновения пьезоэлектрической поляризации при деформации изменяется и электрическое смещение D внутри кристалла. В этом случае в общем определении смещения под Р нужно понимать сумму Рe+Pu, где Pe oбусловлено электрическим полем, а Рu — деформацией. В общем случае направле­ния Е, Pe и Рu не совпадают и выражение для D получается сложным. Однако для некоторых направлений, совпадающих с осями высокой симметрии, направления указанных векторов оказываются одинаковыми. Тогда для величины смещения можно написать

D=e0eE+bu, (3)

где Е - напряженность электрического поля внутри кристалла, а e - диэлектри­ческая проницаемость при постоянной деформации. Соотношение справед­ливо, например, при деформации одностороннего растяжения (сжатия) вдоль одной из электрических осей X. Оно является одним из двух основных соотноше­ний в теории пьезоэлектричества (второе соотношение приведено).

Пьезоэлектрический эффект возникает не только при деформации одностороннего растяжения, но и при деформациях сдвига.

Пьезоэлектрические свойства наблюдаются, кроме кварца, у большого числа других кристаллов. Гораздо сильнее, чем у квар­ца, они выражены у сегнетовой соли. Сильными пьезоэлектриками являются кристаллы соединений элементов 2-й и 6-й групп периоди­ческой системы (СdS, ZnS), а также многих других химических соединений.

2. Обратный пьезоэлектрический эффект

Наряду с пьезоэлектрическим эффектом существует и обратное ему явление: в пьезоэлектрических кристаллах возникновение по­ляризации сопровождается механическими деформациями. Поэтому, если на металли­ческие обкладки, укрепленные на кри­сталле, подать электрическое напряжение, то кристалл под действием поля поляри­зуется и деформируется.

Легко видеть, что необходимость су­ществования обратного пьезоэффекта сле­дует из закона сохранения энергии и факта существования прямого эффекта. Рассмотрим пьезоэлектрическую пластин­ку (рис. 5) и предположим, что мы сжима­ем ее внешними силами F. Если бы пьезо­эффекта не было, то работа внешних сил равнялась бы потенциальной энергии упруго деформированной пластинки. При наличии пьезоэффекта на пластинке появляются заряды и возникает электрическое поле, которое заключает в себе дополнительную энергию. По закону сохранения энергии отсюда следует, что при сжатии пьезоэлектрической пластинки совершается большая работа, а значит, в ней возникают дополнительные силы F1, противодействующие сжатию. Это и есть силы обратного пьезоэффекта. Из приведенных рассуждений вытекает связь между знаками обоих эффектов. Если в обоих случаях знаки зарядов на гранях одинаковы, то знаки деформаций различны. Если при сжатии пла­стинки на гранях появляются заряды, указанные на рис. 5, то при создании такой же поляризации внешним полем пластинка будет растягиваться.

Реферат опубликован: 9/02/2009
