Развитие архитектуры материнских плат для PC

Страница: 3/9

Шина с тремя состояниями

Три состояние на шине - это состояния высокого уровня, низкого уровня и 3-ее состояние. 3-ее состояние позволяет устройству или процессору отключиться от шины и не влиять на уровни, устанавливаемые на шине другими устройствами или процессорами. Таким образом, только одно устройство является ведущим на шине. Управляющая логика активизирует в каждый конкретный момент только одно устройство, которое становиться ведущим. Когда устройство активизировано, оно помещает свои данные на шину, все же остальные потенциальные ведущие переводятся в пассивное состояние.

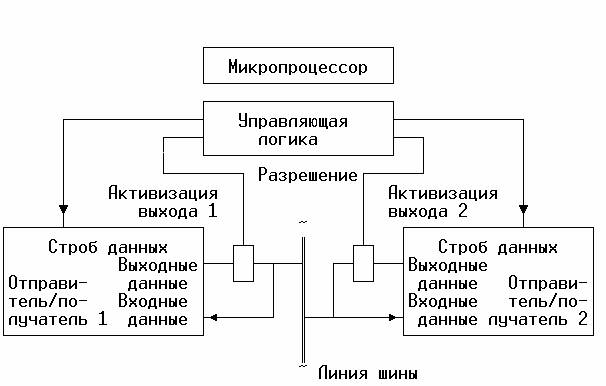

К шине может быть подключено много приемных устройств. Сочетание управляющих и адресных сигналов, определяет для кого именно предназначаются данные на шине. Управляющая логика возбуждает специальные стробирующие сигналы, чтобы указать получателю когда ему следует принимать данные. Получатели и отправители могут быть однонаправленными и двунаправленными. На рисунке показаны двунаправленные отправители/получатели, подключенные к шине.

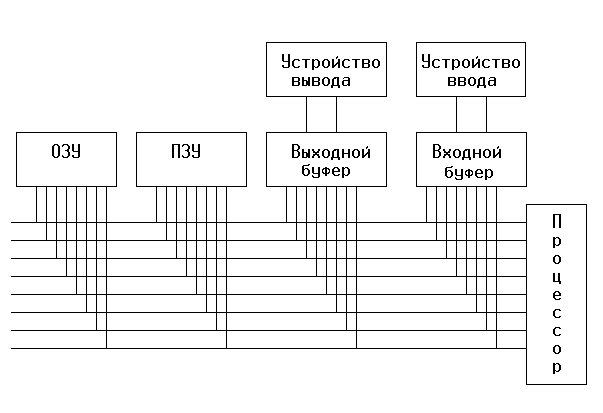

Шинная организация получила широкое распространение, поскольку в этом случае все устройства используют единый протокол сопряжения модулей центральных процессоров и устройств ввода/вывода с помощью трех шин.

Сопряжение с центральным процессором осуществляется посредством трех шин: шины данных, шины адресов и шины управления.

Шина данных служит для пересылки данных между ЦП и памятью или ЦП и устройствами ввода/вывода. Эти данные могут представлять собой как команды ЦП, так и информацию, которую ЦП посылает в порты ввода/вывода или принимает оттуда. В МП 8088 шина данных имеет ширину 8 разрядов. В МП 8086, 80186, 80286 ширина шины данных 16 разрядов; в МП 80386,80486,Pentium и Pentium Pro - 32 разряда.

Шина адресов используется ЦП для выбора требуемой ячейки памяти или устройства ввода/вывода путем установки на шине конкретного адреса, соответствующего одной из ячеек памяти или одного из элементов ввода/вывода, входящих в систему. По шине управления передаются управляющие сигналы, предназначенные памяти и устройствам ввода/вывода.

Магистральная организация предполагает наличие управляющего модуля. Основное назначение этого модуля - организация передачи слова между двумя другими модулями.

Операция на системной магистрали начинается с того, что управляющий модуль устанавливает на шине кодовое слово модуля - отправителя и активизирует линию строба отправителя. Это позволяет модулю, кодовое слово которого установлено на шине, понять, что он является отправителем. Затем управляющий модуль устанавливает на кодовое слово модуля - получателя и активизирует линию строба получателя. Это позволяет модулю, кодовое слово которого установлено на шине, понять, что он является получателем.

После этого управляющий модуль возбуждает линию строба данных, в результате чего содержимое регистра отправителя пересылается в регистр получателя. Этот шаг может быть повторен любое число раз, если требуется передать много слов.

Данные пересылаются от отправителя получателю в ответ на импульс, возбуждаемый управляющим модулем на соответствующей линии строба. При этом предполагается, что к моменту появления импульса строба в модуле - отправителе данные подготовлены к передаче, а модуль - получатель готов принять данные. Такая передача данных носит название синхронной (синхронизированной).

Процессы на магистралях могут носить асинхронный характер. Передачу данных от отправителя получателю можно координировать с помощью линий состояния, сигналы на которых отражают условия работы обоих модулей. Как только модуль назначается отправителем, он принимает контроль над линией готовности отправителя, сигнализируя с ее помощью о своей готовности принимать данные. Модуль, назначенный получателем, контролирует линию готовности получателя, сигнализируя с ее помощью о готовности принимать данные.

При передаче данных должны соблюдаться два условия. Во-первых, передача осуществляется лишь в том случае, если получатель и отправитель сигнализируют о своей готовности. Во-вторых, каждое слово должно передаваться один раз. Для обеспечения этих условий предусматривается определенная последовательность действий при передачи данных. Эта последовательность носит название протокола.

Реферат опубликован: 31/07/2006
