Схема усилителя мощности.

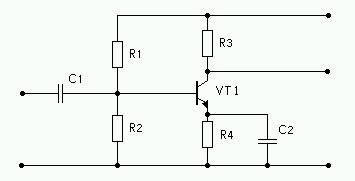

Эта схема представляет собой усилитель мощности на биполярном транзисторе, включенном по схеме с ОЭ. Переходной конденсатор C1 пропускает во входную цепь переменную составляющую напряжения источника сигнала и не пропускает постоянную составляющую. Блокирующий конденсатор C2 шунтирует резистор R4 по переменному току, исключая тем самым отрицательную обратную связь по переменным составляющим. Отсутствие конденсатора C2 привело бы к уменьшению усиления каскада. В области низших частот на работу усилителя оказывают влияние переходной и блокирующий конденсаторы, в области высших частот – частотная зависимость коэффициента тока базы, коллекторная емкость и емкость нагрузки.
Описание элементов.
Резисторы:
|
R1 = 2200 Ом R2 = 480 Ом R3 = 4500 Ом R4 = 120 Ом h = 100 мкм bтехн = 100 мкм |
Dl = 100 мкм Db = 100 мкм DR1 = 10% DR2 = 0,9% DR3 = 7,2% DR4 = 0,9% |
Drs = 0,4% rsопт = 300 Ом / P1 = 50 мВт P2 = 25 мВт P3 = 7 мВт P4 = 25 мВт |
Конденсаторы:
|
С1 = 80 пф С2 = 2200 пф Uраб = 10 в Со = 20 пф/мм*мм |
e = 5,2 tgr = 0,002 Кз = 3 |
Tmax = 60 °C Dc = 3% Dl = 25 мкм |
Выбор метода изготовления тонкопленочной ГИМС.
Исходя из данных видно, что погрешность изготовления резисторов и конденсаторов не более 10%. Для изготовления схемы усилителя мощности выбираем метод фотолитографии, т. к. этот метод дает более высокую точность изготовления ГИМС и более высокий процент выхода годных изделий при серийном и крупносерийном производстве.
Расчет конденсаторов.
1. Выбор материала диэлектрика.
Выбор материала диэлектрика производят по таблице 3, исходя из
исходных данных.
Для C1 – электровакуумное стекло C 41 - 1.
Для C2 – электровакуумное стекло C 41 - 1.
Материалом обкладок для этих конденсаторов будет Al.
2. Определение уточненной толщины диэлектрика.
d=0,0885*e/Co
d=0,02301 мм
3. Определение площади перекрытия обкладок конденсаторов.
S=C/Co*Кз
SС1=20 мм*мм
SС2=550 мм*мм
4. Определение размеров обкладок конденсаторов.
Размеры верхних обкладок конденсаторов будут равны:
lв.о.= bв.о.=Ö S
lв.о.С1= bв.о.С1=4,472 мм
lв.о.С2= bв.о.С2=23,452 мм
Размеры нижних обкладок конденсаторов, с учетом допусков на
перекрытие, будут равны:
lн.о.=bн.о.= lв.о.+2(Dl+g)
lн.о.С1=bн.о.С1=4,922 мм
lн.о.С2=bн.о.С2=23,902 мм
5. Определение размеров межслойного диэлектрика.
lд/э= bд/э =lн.о.+ 2(Dl+f)
lд/э С1=bд/э С1=5,372 мм
lд/э С2=bд/э С2=24,352 мм
6. Определение площади, занимаемой конденсаторами, по размерам диэлектрика.
S = lд/э* bд/э
SС1 = 28,858 мм*мм
SС2 = 593.0199 мм*мм
Расчет резисторов.
1. Выбор материала резистивной пленки.
Для R1 - нихром X20H80.
Для R2 - нихром X20H80.
Для R3 - нихром X20H80.
Для R2 - нихром X20H80.
Проверим, правильно ли выбран материал резистивного слоя.
Dф = DR/R*100 - Drs/rs*100;
Dф1 = 0,3212
Dф2 = 0,0542
Dф3 = 0,0267
Dф4 = 0,6167
Резистивный материал выбран верно т.к. Dф1; D ф 2; D ф 3; D ф 4 > 0
Вкачестве материала контактных площадок используем Cu.
2. Определение коэффициента формы резисторов.
Коэффициент формы определяется по формуле: Kф=
;
Кф1 = 7,3
Кф2 = 1,6
Кф3 = 15
Кф4 = 0,4
3. Определение конструкции резисторов по величине коэффициента формы.
Для R1 - Форма прямоугольная, т.к. 1 £ Кф £ 10
Для R2 - Форма прямоугольная, т.к. 1 £ Кф £ 10
Для R3 - Форма составной меандр, т.к. 10 £ Кф £ 50
Для R4 - Форма прямоугольная, т.к. Кф < 1, но получается, что
ширина > длины
4. Определение ширины резисторов.
Рассчёт точной ширины резисторов производится по формуле:
bточн= (Dl/Кф+Db)/Dф;
Рассчёт ширины резисторов с учетом их мощности:
bр=
;
Для R1 - bр = 0,58 мм
Для R2 - bр = 0,88 мм
Для R3 - bр = 0,15 мм
Для R4 - bр = 1,76 мм
Для R1 - bточн = 0,8849 мм
Для R2 - bточн = 4,9 мм
Для R3 - bточн = 9,9875 мм
Для R4 - bточн = 1,4188 мм
Выбираем из всех значений ширины сопротивления максимальное
значение:
R1 max [ bтехн=0.1мм bточн=0,88 мм bp=0,58 мм] b1=0,88 мм
R2 max [ bтехн=0.1мм bточн=4,9 мм bp=0,88 мм] b2=4,9 мм
