Учитывая, что скорость движения в электрофильтре 1 – 1,5 м/с рассчитаем по часовому объему отходящих газов размер площади активного сечения электрофильтра:
S = Vотх / (3600 * Vг ) м2
где Vг – скорость движения газов в электрофильтре
Smax = 503971 / (3600 * 1) = 140 м2
Smin = 503971 / (3600 * 1,5) = 93 м2
Таким образом для улавливания пыли печных газов необходим электрофильтр с размером площади активного сечения от 93 до 140 м2. Подбираем для установки электрофильтр ЭГА 1-40-12-6-3 с характеристиками:
|
Число газовых проходов, шт. |
40 |
|
Активная высота электродов, м |
12 |
|
Активная длина поля, м |
3,84 |
|
Число полей, шт. |
3 |
|
Площадь активного сечения, м2 |
129,8 |
|
Общая площадь осаждения, м2 |
11250 |
Для данной печи подбираем 2 дымососа Д-208х2 с характеристиками:
|
производительность |
245000 м3/ч |
|
давление |
4000 Па |
|
температура |
200 oC |
|
частота вращения |
730 об/мин |
|
КПД |
70% |
1.8 Топливосжигающее устройство
При использовании газообразного топлива выбирают регулируемую газовую горелку. Основные её параметры – сечение (Sг) и диаметр выходного отверстия (Dг) рассчитывают, исходя из скорости выхода газа w0 = 300 м/с, по формуле:
Sг = (П * б) / (3600 * w0) м2
Dг = 1,18 * Sг0,5 м
Sг = (66000 * 0,158) / (3600 * 300) = 0,00966 м2
Dг = 1,18 * 0,009660,5 = 0,116 м
Потребное давление газа:
Р = (1,2 * wм2 * rм ) / 2 = (1,2*3002*0,58)/2 = 31,3 кПа
СПЕЦИАЛЬНЫЕ ТЕПЛОВЫЕ РАСЧЕТЫ
2.1 Расчет размеров колосникового
холодильника
Зададимся температурой клинкера, поступающего в холодильник tk’=1100oC и выходящего из холодильника tk’’=50oC.
Холодильник делим на две камеры. В горячей камере клинкер охлаждают вторичным воздухом, в холодной дополнительным воздухом, который после очистки выбрасывается в атмосферу или частично используется для других целей.

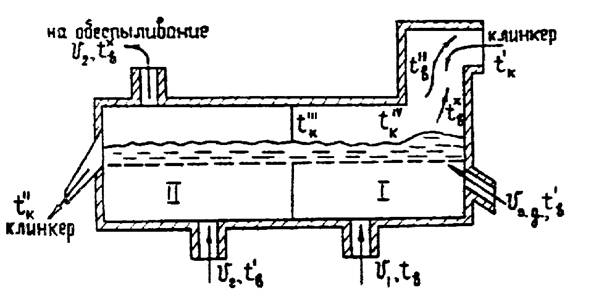

Рис. Распределение потоков воздуха и клинкера в колосниковом холодильнике
I – горячая камера холодильника; II – холодная камера
В начале горячей камеры устанавливают зону острого дутья для обеспечения равномерного распределения клинкера по ширине колосниковой решетки. Расход воздуха на острое дутье принимают 15% от вторичного воздуха. Расчет зоны острого дутья сводится к определению температуры подогрева воздуха острого дутья в следующей последовательности:
1. Определяем расход воздуха на острое дутье:
Vод = 0,15 * Lвт * б м3/кг кл.
Vод = 0,15 * 10,08 * 0,158 = 0,239 м3/кг кл.
2. Рассчитаем количество тепла, отдаваемое клинкером при охлаждении в этой зоне:
Qk’ = ik’ – ikiv кДж/кг кл.
где ikiv – энтальпия клинкера при температуре в конце зоны острого дутья
tkiv = 1000 oC, кДж/кг кл.
Qk’ = 1114,3 – 1000,5 = 113,8 кДж/кг кл.
3. Температура воздуха острого дутья при входе в печь находим из уравнения теплового баланса зоны по полученной энтальпии. Потерями в окружающую среду на этом участке пренебрегают:
iвx = Qk’ / Vод + iв' кДж/м3
