При холодной штамповке исходным материалом являются заготовки толщиной от нескольких сотых долеё миллиметра до 5 ― 6 мм в виде ленты, полос и листов из цветных металлов и сплавов, малоглеродистой и легированной стали и др. Заготовки толщиной более 5 ― 6 мм штампуют обычно в горячем состоянии.

Резку листового металла производят ножницами или на прессах при помощи отрезных штампов.

2. 5. 1. Выбор материала

При выборе материала для изготовления какого-либо штампованного изделия необходимо учитывать следующее:

механическую прочность, твёрдость, ударную вязкость;

сопротивляемость коррозии;

теплопроводность и теплостойкость;

электро- и магнитопроводность;

вес;

износоустойчивость и долговечность.

Технологические свойства металла, в свою очередь, зависят от механических свойств, химического состава, структуры и величины зерна, направления волокон при прокатке, термообработки, степени деформации.

Для изготовления корпуса масляного фильтра используется сталь 08Юпс (спокойная сталь, раскисленная алюминием), так как именно она никак лучше подходит для изготовления такой формы детали.

2. 5. 2. Резка и раскрой материала

После того, как прокатали листы, на них надо расположить вырубаемые детали, так чтобы максимально сэкономить материал.

В штамповочном производстве экономия материала во многом определяется раскроем ― целесообразным расположением деталей на заготовке. Особо важное значение экономии металла объясняется тем, что стоимость материала составляет 60 ― 80 % от общей стоимости изделия, в то время как стоимость заработной платы обычно составляет 5 ― 15 %. Если учесть, что в среднем отходы при листовой штамповке составляют 30 ― 40 %, то каждый процент уменьшения отходов даёт возможность уменьшить себестоимость деталей на 0,4 ― 0,5 %.

Вырубку круглых деталей можно производить в один, два и несколько рядов при параллельном и шахматном расположении их. При шахматном раскрое экономия увеличивается за счёт сближения рядов.

2. 5. 3. Определение размеров заготовки при вытяжке

Для определения размеров заготовки при вытяжке исходят из основного законна обработки давлением: вес (G) и объём (V) материала до вытяжки ― заготовки должен быть равен весу (G′) и объёму (V′) материала после вытяжки ― готового изделия.

Для определения размеров плоской заготовки при вытяжке полых тел существует пять методов:

Аналитические методы: метод равенства поверхностей; метод равенства объёмов; метод равенства весов.

Графические методы: графо-аналитический метод; графический метод.

Для определения размеров заготовки будущего корпуса масляного фильтра для автомобилей ВАЗ 2101-2106, необходимо использовать метод равенства объёмов, так как толщина боковых стенок отличается от толщины дна и исходной заготовки (т. к. s' ≠ s и F’ ≠ F).

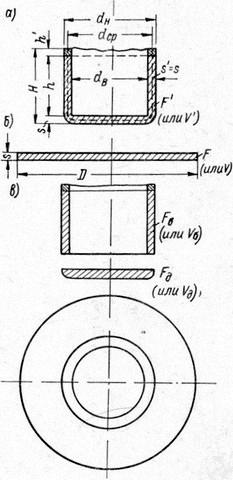

Рис. 4. Схема разбивки цилиндрического изделия на элементы при расчёте размеров заготовки: а ― изделие; б ― заготовка; в ― элементы изделия

При вытяжке полого цилиндра, у которого дно и боковые стенки имеют различную толщину и условно сопряжены под прямым углом (рис. 4, при s’ < s), исходя из условия равенства объёмов V’ = V, имеем

,

откуда

.

Итак, диаметр заготовки будет равен 241,7 мм.

2. 5. 4. Вытяжка

Вытяжкой называется процесс превращения плоской лил полой заготовки в открытое сверху полое изделие, осуществляемый при помощи вытяжных штампов (рис. 5, а).

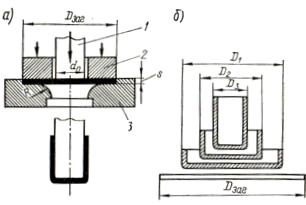

Рис. 5. Штамп для вытяжки листового металла

Радиус закругления рабочей грани матрицы 3 обеспечивает плавность превращения круглой листовой заготовки в колпачок. При вытяжке изделий пуансоном 1 плоская часть заготовки (фланец) может свёртываться с образованием складок. Для предотвращения этого явления применяют прижимы 2.

При вытяжки за один проход можно получить колпачок диаметром в 1,8 ― 2 раза меньше диаметра исходной заготовки. При большей деформации усилие вытяжки возрастает настолько, что металл разрушается (отрывается дно колпачка). Дальнейшее уменьшение диаметра колпачка достигается последующими вытяжками (рис. 5, б).
