РАЗНОВИДНОСТИ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ МЕТАЛЛОВ

Электрическую обработку металлов можно разделить на три группы.

К первой группе, основанной на чисто контактном подводе энергии, относится электромеханическая обработка.

Так как чисто контактный подвод энергии не удовлетворяет трем условиям размерной обработки, вследствие чего съем металла не достигается, при электромеханическом способе съем металла осу­ществляется резцом, режущая кромка которого является в то же время контактирующей поверхностью.

К резцу и обрабатываемой детали подводится переменный ток, производящий в месте контакта нагрев детали. Электрический кон­тактный нагрев служит лишь целям уменьшения усилий резания и может быть заменен другими источниками тепла - дугой, пламенем ацетиленовой горелки, высокочастотным нагревом и т. п.

Как показывает расчет и опыт, с энергетической точки зрения введение электрического тока через резец в общем случае является нецелесообразным и не дает повышения производительности и увеличения стойкости инструмента. Последнее объясняется тем, что ввиду малых падений напряжения в месте контакта, для создания сколько-нибудь существенного нагрева необходимо вводить весьма большие токи; при этом резец оказывается, с точки зрения отвода тепла, в значительно более тяжелых условиях, чем обрабатываемая деталь. Поэтому происходит разогрев режущей кромки и снижение стойкости резца.

При малых же токах нагрев изделия настолько ничтожен, что практически не оказывает влияния на величину усилия механического резания.

Вторая группа включает способы обработки, применяющие подвод энергии через канал разряда. К этой группе относится электроискровой и электроимпульсный способы и промежуточные разновид­ности, например, такие, как обработка апериодическими импульсами на релаксационном генераторе, включающая в себя элементы обоих способов.

Третья группа, объединяющая диодно-механический и электроконтактный способы со всеми разновидностями, основана на применении комбинированного контактно-дугового подвода энергии.

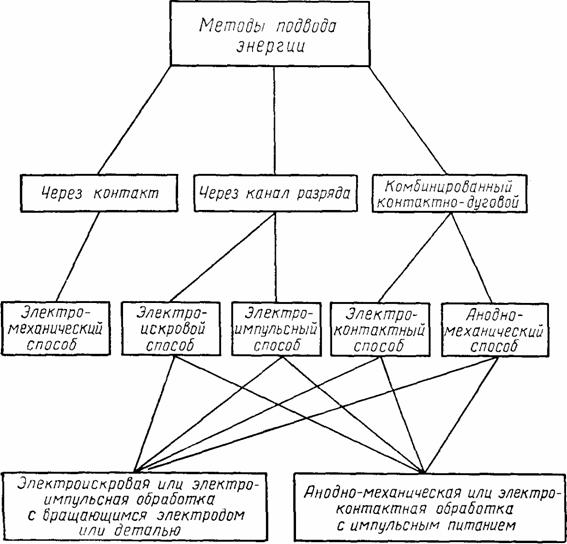

Схема 2. Классификация электроэрозионных способов обработки металлов по методам подвода энергии.

На схеме 2 показана классификация способов электроэрозионной обработки металлов по методам подвода энергии и указаны известные в промышленности разновидности, отнесенные к тому или иному способу но принципу сходства наибольшего числа признаков. Наибольшее число разновидностей получается при совмещении ис­точников импульсного тока, необходимых при подводе энергии через канал разряда, с относительным движением электродов, применяемым при комбинированном подводе энергии. К этим разно­видностям относятся так называемая низковольтная электроискровая и электроимпульсная обработка тел вращения или обработка вращающимся электродом, анодно-механическая обработка с импульсным питанием и т. п. В зависимости от того, признаки какого из способов превалируют в данной комбинации, можно говорить, например, об электроконтактной обработке с импульсным питанием или об электроимпульсной обработке с вращающимся электродом. То же относится и к другим комбинациям четырех основных способов электроэрозионной обработки.

Рассмотрим принципиальные отличия разновидностей размерной электроэрозионной обработки внутри второй и третьей групп.

Электроискровой и электроимпульсный способы отличаются, как ниже будет показано подробнее, устройством для генерирования импульсов, параметрами и формой импульса, а также полярностью электродов.

Диодно-механический и электроконтактный способы отличаются по роду применяемого тока (в первом случае - постоянный, во вто­ром - переменный, и, реже - постоянный) и по виду рабочей среды (в первом случае - жидкое стекло, во втором - воздух, вода, масло и др.)

Следствием этих отличий является, в общем, ухудшение техниче­ских характеристик электроконтактного способа по сравнению с анодно-механическим (меньшая производительность при одинаковой чистоте поверхности, больший износ инструмента, ограниченная номенклатура обрабатываемых материалов), при более благоприят­ных условиях эксплуатации и большей простоте установки в целом. Это обусловливает и различные области их применения.

Как следует из изложенного, независимо от способа подвода энергии, известные электроэрозионные способы размерной обработки металлов имеют в основе единую физическую природу - металл удаляется в результате термического действия электрического тока.

Отличия заключаются в механизме удаления снятого металла и в технических средствах, обеспечивающих выполнение трех условий размерной электрообработки.

Сравнение удельных расходов энергии на съем металла различ­ными способами показывает, что наибольший расход энергии имеет место при электрохимическом растворении (3,85 квт-ч/кг), затем при плавлении (0,35 квт-ч/кг).
