СБИС ПЛ представляют собой полузаказную СБИС и включают реализованные на кристалле универсальные настраиваемые пользователем функциональные преобразователи и программируемые связи между этими преобразователями. По сравнению с базовыми матричными кристаллами (БМК) использование СБИС ПЛ обеспечивает существенно более короткий цикл разработки, экономический выигрыш при мелкосерийном (до нескольких тысяч изделий) производстве и возможность внесения изменений в проект на любом этапе разработки. Заказную СБИС или БМК разработают для Вашего уникального проекта за несколько месяцев. Но только на СБИС ПЛ Вы запрограммируете его сами за кратчайшее время и с минимальными затратами. Разработчик специализированного цифрового устройства, используя средства САПР СБИС ПЛ, в привычной ему форме (схемы, текстовое описание) задает требуемое устройство и получает программирующий СБИС ПЛ файл, который используется при программировании на программаторе или непосредственно на плате. Программирование заключается в задании нужных свойств функциональным преобразователям и установлении необходимых связей между ними. Программируемые элементы - электронные ключи. Такой цикл проектирования/изготовления занимает незначительное время, изменения могут вноситься на любой стадии разработки за считанные минуты, а внедрение новых средств проектирования на начальном этапе практически не требует материальных затрат.

Производители, архитектура и возможности существующих в настоящее время типов СБИС ПЛ разнообразны. Систематизация микросхем гибкой логики производится обычно по следующим классификационным признакам:

степень интеграции (логическая емкость);

архитектура функционального преобразователя;

организация внутренней структуры СБИС и структуры матрицы соединений функциональных преобразователей;

тип используемого программируемого элемента;

наличие внутренней оперативной памяти.

Степень интеграции (логическая емкость) - наиболее важная характеристика СБИС ПЛ, по которой осуществляется выбор. Производители СБИС ПЛ стоят на передовых рубежах электронной технологии (текущая рабочая проектная норма составляет 0,25 мкм), и число транзисторов в СБИС ПЛ большой емкости составляет десятки миллионов. Но ввиду избыточности структур, включающих большое число коммутирующих транзисторов, логическую емкость измеряют в эквивалентных логических вентилях типа 2И-НЕ (2ИЛИ-НЕ), которые понадобилось бы для реализации устройств той же сложности, что и на соответствующих СБИС.

Основные производители СБИС ПЛ - фирмы Altera (34% мирового объема продаж), Xilinx (33%), Actel (9%). Максимальная логическая емкость достигнута в настоящее время в СБИС ПЛ, выпускаемых фирмой Altera (семейства FLEX10K), и составляет 250000 логических вентилей, а к концу 1998 г. достигнет 1 миллиона (количественные данные приведены по состоянию на 01.06.98 г.).

Функциональные преобразователи СБИС ПЛ включают в себя настраиваемые средства реализации логических функций и триггер (т.е. являются простым конечным автоматом). Наиболее часто логические функции реализуются в виде суммы логических произведений (sum of product) либо на шестнадцатибитных ПЗУ (таблицы перекодировки). СБИС ПЛ с функциональными преобразователями на базе сумм термов, позволяют проще реализовывать сложные логические функции, а на базе таблиц перекодировки создавать насыщенные триггерами устройства.

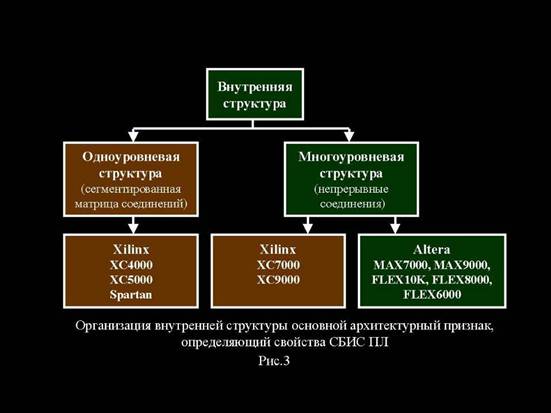

Организация внутренней структуры СБИС и структуры матрицы соединений функциональных преобразователей - основной отличительный признак различных СБИС ПЛ. На рис.3 показано разделение наиболее популярных СБИС ПЛ по этим признакам.

Большинство фирм выпускает сложные СБИС ПЛ, располагая функциональные преобразователи в горизонтальных рядах и вертикальных столбцах в виде квадратной матрицы на площади кристалла, тогда как связи между преобразователями выполняются в виде проводников, разделенных на отдельные участки (сегменты) электронными ключами. Такая одноуровневая структура получила название FPGA (Field Programmable Gate Array). Иерархическая (многоуровневая) организация СБИС ПЛ позволяет улучшить их технические характеристики. При многоуровневой организации функциональные преобразователи группируются в блоки (например, в СБИС семейств FLEX10K фирмы Altera в логический блок входит 8 функциональных преобразователей), имеющие свою собственную локальную шину межсоединений. Блоки обмениваются сигналами друг с другом через шины межсоединений верхнего уровня. Структура такого типа показана на рис.4. Проводники межсоединений изготавливаются непрерывными (т.е. без разделения на сегменты электронными ключами), что обеспечивает малые задержки распространения сигналов и позволяет существенно сократить количество электронных ключей. Кроме того, непрерывные линии межсоединений обеспечивают возможность взаимной замены логических блоков без изменения временной модели устройства, что существенно ускоряет процедуру размещения проекта на кристалле и упрощает временное моделирование.
