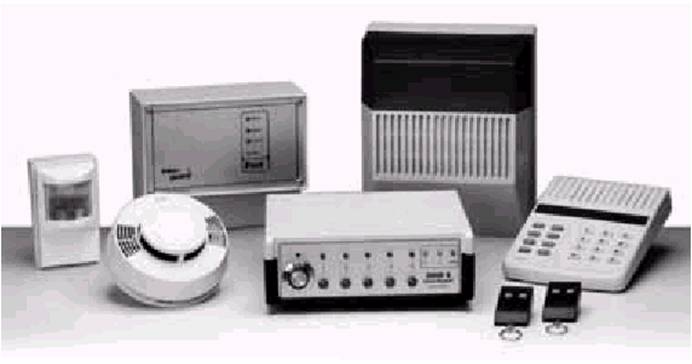

Рис. 1.27. Комплект системы Inter-guard 2000-S

СИСТЕМЫ ТЕЛЕВИЗИОННОГО НАБЛЮДЕНИЯ

Системы телевизионного наблюдения предназначены для обеспечения безопасности на охраняемом объекте. Они позволяют одному или нескольким наблюдателям одновременно следить за одним или многими объектами, находящимися порой на значительном расстоянии как друг от друга, так и от места наблюдения.

В настоящее время системы телевизионного наблюдения не являются экзотикой. Стоимость наиболее простых систем позволяет их использовать в качестве, например, дверного глазка.

Наиболее простая система телевизионного наблюдения включает телевизионную камеру и монитор. Камера может быть подключена непосредственно к телевизору или монитору. При этом вы можете, например, наблюдать за своим ребенком, который играет в соседней комнате, автомобилем возле дома и т. д.

Электронное наблюдение может применяться и для выполнения других функций. Например, посредством системы телевизионного наблюдения можно одновременно следить за состоянием нескольких больных в больничных палатах или за движением транспортных потоков на оживленных магистралях и в портах.

Существует целый ряд применений систем телевизионного наблюдения в научных исследованиях и в промышленности, например, для контроля за технологическими процессами и управления ими. При этом наблюдения могут производиться в условиях очень низкой освещенности и любой не приемлемой для нахождения людей среды.

Успешно системы телевизионного наблюдения используются в магазинах, на автомобильных стоянках, в казино, банках и т. д. Малокадровые системы для дома и офиса способствуют повышению безопасности и создают дополнительные удобства.

Такие системы могут объединяться с сетью телевизионных программ в Вашем доме. При этом на экране телевизора можно наблюдать и изображения от телевизионных камер. Управление такой системой осуществляется от пульта дистанционного управле ния телевизора.

Для небольшого магазина или автозаправочной станции достаточно не более четырех – пяти камер. Используя монитор с встроенным коммутатором и удачно расположив камеры, Вы обеспечите круглосуточное наблюдение за охраняемой территорией.

Камеры могут располагаться внутри помещения на поворотных устройствах. При этом в дневное время они могут использоваться для контроля в торговом зале, а вечером и ночью – для контроля охраняемой территории.

Количество одновременно отображаемых камер должно быть ограниченно. При увеличении количества мониторов оператору трудно следить за всеми изменениями. В многокамерных системах используются дополнительные устройства.

К дополнительным устройствам относятся детекторы движения, которые анализируют изменения изображения, например, перемещения любого предмета в поле зрения камеры и сигнализируют оператору об этом.

Для дистанционного управления камерами используются поворотные устройства. Они позволяют увеличить обзор камеры посредством ее поворота в двух плоскостях. Управление поворотными устройствами может осуществляться джойстиком.

Для одновременного получения нескольких изображений (до 16) на экране одного монитора используются квадраторы («делители экрана»). Квадраторы преобразуют сигналы от нескольких видеокамер в изображение, которое отображается на одном мониторе. При этом изображение от любой камеры можно оперативно развернуть на весь экран.

Квадраторы получили свое название из-за того, что первые модели делили экран на 4 окна и в каждом отображалась одна из камер. Для последовательного вывода на экран изображения от нескольких камер в системах телевизионного наблюдения используются мультиплексоры (коммутаторы). В режиме просмотра они последовательно подключают камеры к монитору.
