Лимб – круговая шкала с градусными или градовыми делениями, располагаемая на плоском стеклянном круге. Плоскость лимба, являющаяся плоскостью горизонтальных углов, при работе устанавливают горизонтально.

Уровень – прибор, по которому следят за горизонтальностью плоскости лимба во время работы.

Оптическая зрительная труба – служит для визирования – наведения на предметы – визирные цели.

Алидада – дословно – линейка. У горизонтальных кругов алидадная част расположена и вращается под лимбом. На ней закреплена оптическая труба, на ней также расположен индекс или шкала отчетного приспособления и поэтому она позволяет определять на лимбе направления трубы, наведенной на визирную цель.

Микрометр, шкаловый или штриховой микроскоп – устройство, позволяющее значительно повысить точность отсчитывания долей делений на лимбе.

Подставка и подъемные винты – служат для удержания теодолита на штативе и приведения плоскости лимба в горизонтальное положение – для горизонтирования прибора.

Отвес металлический на шнуре или оптический центрир укрепляемый на подставке служит для установки оси алидады и лимба на отвесной линии проходящей через вершину измеряемого угла, т.е. для центрирования прибора.

Перед работой у оптических теодолитов технической точности исследуют штативы, зрительные трубы, уровни и винты.

Исследование штативов. Установив теодолит на штативе, прочно зкрепляют становой винт и винты штатива. Визируют на точку местности, закрепляют винты теодолита. С небольшим усилием нажимают на штатив сбоку и сверху. Если штатив пружинит, и центр сетки нитей возвращается в наблюдаемую точку, он устойчив. В противном случае проверяют работу винтов и устраняют недостатки в их работе.

Исследование уровней. Иногда вследствие недоброкачественной шлифовки внутренней поверхности ампулы цилиндрического уровня при работе подъемными винтами пузырек уровня перемещается не плавно, а “прыгает”. Установив уровень по направлению подъемного винта, последний медленно вращают. Если пузырек плавно перемещается, уровень пригоден для работы: в противном случае уровень нужно сменить.

Исследовние зрительной трубы. Зрительные трубы приборов должны давать четкие и не окрашенные в цвета радуги изображения рассматриваемых предметов и предметы должны иметь правильные очертания, т.е. у оптической части трубы должны отсутствовать сферическая и хроматическая аберрации. Теодолит устанавливают на штативе, горизонтируют, метрах в 50 от него подвешивают лист черной чертежной бумаги с изображением правильных геометрических фигур (круга, квадрата, треугольника), залитых черной тушью. Если очертания фигур при наблюдении через зрительную трубу не искажены и не окрашены в цвета радуги, оптическая часть трубы исправна. В противном случае работать теодолитом не рекомендуется.

Исследование винтов. Следует переодичеки проверять плавность вращения всех винтов прибора. Если винты работают не плавно, надо установить и устранить причины этого.

Поверки теодолитов. В исправном теодолите взаимное расположение его частей и осей должно овечать определенным геометрическим условиям, вытекающим из принципа измерения горизонтальных углов. Контроль за выполнением этих условий, осуществляемой перед началом работ, называется поверками теодолита.

1. Ось цилиндрического уровня, расположенного на алидаде горизонтального круга, должна быть перпендикулярна к основной оси вращения теодолита.

2. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения теодолита.

3. Ось вращения зрительной трубы должна быть перпендикулярна к основной оси вращения теодолита.

4. Вертикальный штрих сетки нитей должен находится в коллимационной плоскости зрительной трубы.

5. визирная ось оптического центрира должна совпадать с основной осью вращения теодолита.

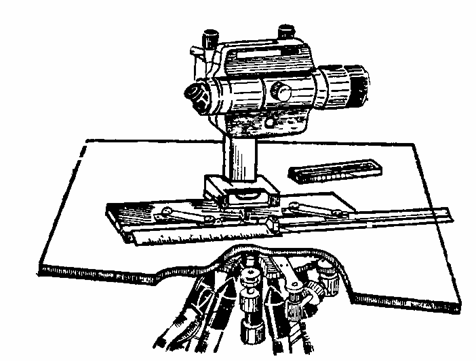

Устройство и поверки мензулы и кипрегеля. Для проведения мензульной съемки необходимы мензула, кипрегель, дальномерные рейки и другие принадлежности.

Мензула. Любая мензула состоит из трех основных частей : штатива, подставки, и мензульной доски. На мензульную доску помещают планшет – лист бумаги, наклеенный на жесткую основу и предназначенный для графических построений при съемке.

Штатив служит для установки мензулы над точкой местности.

Подставки служат для соединения планшета со штативом, обеспечивают центрирование, приведение планшета в горизонтальное положение и его ориентирование.

Принадлежностями мензулы являются ориентир – буссоль, мензульная вилка и зонт.
