τ(θ – θ0)=KWXYcos2α+K/2Wδsin2α+Lhm(WXYcosα-WXYsinα) (1.3.1)
Величина θ – измеренный угол поворота коромысла, α – заданное значение аргумента. Для определения неизвестных нужно выполнить наблюдения в пяти различных азимутах. Если уменьшить длину коромысла, то можно считать K≈0, тогда в основном уравнение останутся только три неизвестных - θ0, WYZ, WXZ так как произведение WYZ WXZ определяют градиент силы тяжести в горизонтальном направлении, то прибор, у которого выполнено условие K≈0 называют градиентометром рис. 4

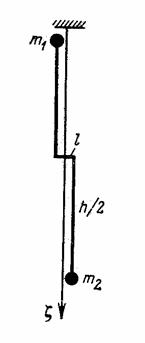

рис. 4
Для сокращения времени наблюдения в вариометрах и градинтометрах устанавливают две крутильные системы.
1.4 Принципиальная схема вариометра
В практике гравиразведочных работ наиболее часто применяют вариометры ВГ-1. Вариометр ВГ-1 состоит из трёх основных частей: верхней, средней и нижней. Нижняя - массивная подставка, средняя содержит подъёмные винты, азимутальный круг и автоматическое устройство для поворота верхней части прибора из одного азимута в другой (рис. 5). В верхней – крутильная система и устройство для фотографирования. Оптическая схема вариометра ВГ-1 (рис.6).

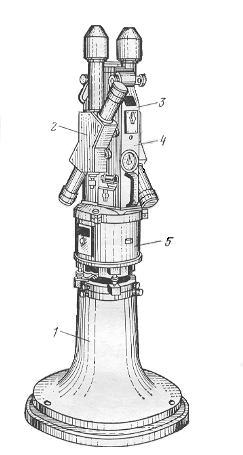

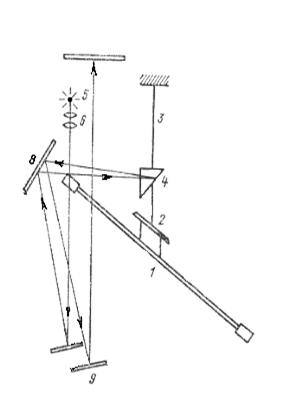

Рис.5 Вариометр S-20 (ВГ-1) Рис. 6 Схема оптической 1- подставка, 2- коробка с системы вариометра ВГ-1 крутильной системой, 3- коробка с оптической системой, 4- верхняя часть, 5- средняя часть
Вариометр ВГ-1 имеет крутильную систему (S- образная). Наклонное коромысло 1 подвешено с помощью бифилярного подвеса 2 на вертикальной нити 3. Для фиксации поворота коромысла на нити 3 укреплена призма 4. Луч света от источника 5 проходит через конденсатор 6 и после отражения от двух неподвижных зеркал 7 и 8 попадает на призму 4. В зависимости от угла закручивания нити 3 луч света после отклонения в призме 4 будет попадать на разные участки зеркала 8. От зеркала 8 изображение передаётся на фотографическую пластинку 10. Чтобы изображения, полученные при установке коромысла в разных азимутах, не сливались, луч света попадает с зеркала 8 на подвижное зеркало 9, наклон которого автоматически изменяется при изменении азимута коромысла. На неподвижных зеркалах нанесены изображения линий (штрихи). На фотографической пластинке получаются изображения двух штрихов от неподвижных зеркал и блик, фиксирующий положение коромысла. Измерения на пластинке выполняются с помощью дополнительной масштабной шкалы (палетки). Во время измерений верхняя часть прибора устанавливается в нулевой азимут и находится в этом азимуте в течение успокоения коромысла (около 15 минут). Через 13 минут после установки нулевого азимута автоматическое контактное устройство, расположенное в средней части, включает осветитель. Через 2 минуты осветитель выключается и включается ведущий механизм, поворачивающий верхнюю часть прибора в следующий азимут. Поправки в наблюденные значения производных: изменения, вызванные притяжением рельефа и изменением силы тяжести в нормальном поле, учитываются в виде поправок. Поправка за рельеф учитывает влияние масс, расположенных выше и ниже уровенной поверхности точки наблюдения, на вторые производные. Для вычисления поправки за рельеф вокруг пункта наблюдений необходимо выполнить нивелирование в радиусе 50 метров с точностью до 1 см. Для уменьшения влияния рельефа при наблюдениях с вариометрами прибор устанавливают на ровных площадках или при необходимости искусственно выравнивают рельеф вблизи пункта наблюдений. [2]
1.5 Гравитационная градиентометрия на подвижном основании
Измерения градиентов силы тяжести на подвижном основании (автомашине, самолёте) позволяют ускорить локальные, региональные и глобальные исследования гравитационного поля Земли. Градиентометр, не связанный с Землёй, измеряет компоненты тензора V градиентов силы притяжения.
