К системам с выделенным каналом управления относятся SmartNet, SmartZone фирмы Motorola и все системы, построенные на основе протокола MPT 1327 – ACCESSNET, ActioNet, TaitNet.
У таких систем наличие выделенного канала управления увеличивает общее количество радиоканалов системы.
При использовании выделенного канала управления все запросы на доступ к системе осуществляются через этот канал. При этом максимальное использование ресурсов, обеспечиваемое методом ALOHA, применяемом в системах с выделенным каналом управления, составляет около 37%. В результате ресурсы системы ограничены даже при передаче по управляющему каналу копотких пакетов.
Система обрабатывает все поступающие запросы только последовательно. При увеличении загрузки и уменьшении числа свободных каналов время ожидания увеличивается экспоненциально.
Б. Транкинговые системы без выделенного контрольного канала.
В системах такого рода в место специально выделенного канала используется один из приемопередатчиков центральной станции. За той или иной группой нажестко закрепляется один из каналов, который он не занял. В противном случае блок управления (контроллер), распределяющий каналы системы, переключает пользователя на любой свободный. Если заняты все каналы, аппарат сообщает об этом при попытке начать сеанс связи.
Постоянное обновление информации достигается посредством того, что не занятый в сеансу связи приемопередатчик и определенной частотой передает короткие пакеты данных закрепленным за ним лобильным устройствам и центральным станциям. Таким образом постоянно имеется информация о свободных на данный момент канала. Эти данные используются при атоматическом переключении устройств.
3. Построение транкинговых систем.
При построении крупных межрегиональных систем в транкинговых сетях может быть предусмотрена возможность роуминга, т.е. использование радиостанций в других пунктах. Если вы приехали из Москвы в Сибирь, пожалуйста, используйте свою родную радиостанию для связи с региональным отделением где-нибудь в Минусинске.
1. Однозоновая система
Первоначально транкинговые системы строились по однозоновому принципу, когда весь канальный ресурс закреплялся за одной центральной станцией. Антенна такой станции обычно располагалась по принципу маяка – в наиболее высокой точке предполагаемой зоны обслуживания.

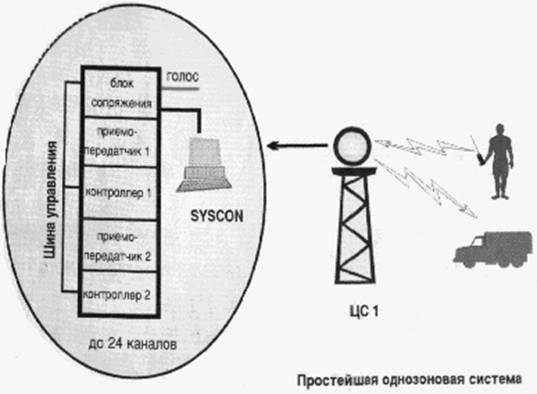

Построения однозоновой системы:
Приемопередатчик каждого канала контролируется специальным блоком управления – контроллером. Максимальное число каналов на центральной станции – 24, причем один из них управляющий. Для приведения сеанса связи он предоставляет любой из свободных каналов системы. Общее взаимодействие системы осуществляется через блок сопряжения.
По общей шине передачи данных он соединен с контроллерами каналов, обеспечивая функциональное управление, учет и тарификацию соединений, а так же контроль ее состояния и конфигурацию через терминал управления SYSCON. Терминал может подключаться непосредственно через порт RS 232 или, если вы хотите заслужить репутацию прогрессивного молодого специалиста, по модему.
|
|
Несмотря на сравнительную простоту однозоновых систем как при установке, так и в эксплуатации, они имеют два существенных недостатка:
А. Единственным способом увеличения числа обслуживаемых абонентов является увеличение число рабочих каналов. При ограниченной зоне обслуживания это приводит к увеличению числа радиостанций, работающий со значительной мощностью, что, в свою очередь, делает эфир похожим на рыночную площадь, т.е. ведет к сильным помехам. Но даже если решится увеличить число каналов, следует иметь в виду, что их число все равно не бесконечно.
