2. Многозоновая система.

Предположим, что появилась большая группа пользователей, желающих воспользоваться услугами такой системы, но находящимся на расстоянии, как минимум в два раза превышающим радиус действия системы.

Для решения этой проблемы было предложено разделить предполагаемую территорию обслуживание на несколько зон большого или малого радиуса действия. Эта связь получила наименование сотовой. Далее речь пойдет не о системах сотовой связи, а лишь о способе организации системы. Среди построенных по такому принципу систем наибольшее распространение получили системы на основе спецификации MPT-1327. Этот стандарт хорош тем, что:

А. Как открытый стандарт, он позволяет снизить цены на продукцию за счет конкуренции большого числа производителей.

Б. Модульный принцип построения позволяет плавно улучшать систему от простой однозоновой до многозоговой с

большой обслуживаемой территорией. Добавление и закрытие каналов и центральных станций не требуют

внесения изменений в программное обеспечение или выключения питания существующего оборудования.

В. Гибкость системы, обуславливающая легкость конфигурирования – в том числе с помощью обычной или портативной ЭВМ через встроенный порт обмена данными. Вы берете свой ноутбук… и все. Больше для изменения конфигурации ничего не нужно.

Г. Возможность полного учета и, если необходимо, тарификации всех соединений.

Д. Технические параметры управления могут быть заданы для каждой конкретной центральной станции. Они могут автоматически изменятся, в зависимости от времени суток или для недели, оптимизируя тем самым функционирование системы.

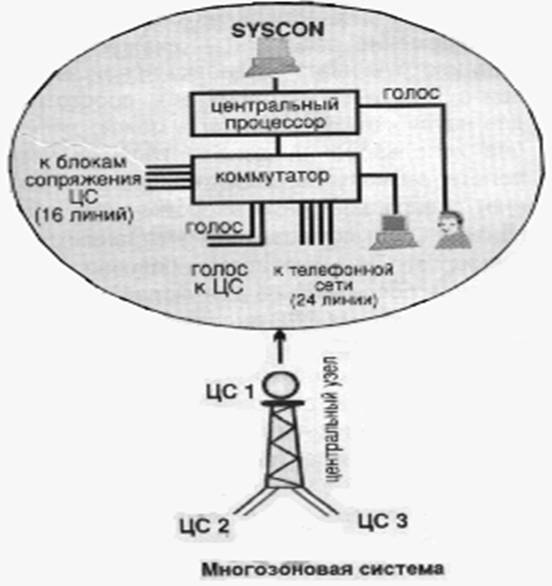

Построение многозоновой системы:

Строится путем объединения центральных станций. Ее сердце – центральный узел, на который возложены все функции управления. В состав узла входят центральный процессор и коммутатор разговорных каналов. При этом центральный процессор может управлять до 10 центральными станциями по обычным проводным линиям через порты RS 232. Коммутатор осуществляет соединение разговорных каналов в соответствии с командами, поступившими из центрального процессора.

Многозоновые системы могут иметь либо радиальную, либо линейную структуру.

Линейные многозоновые системы.

Изначально имеют ярко выраженный производственно – технологический характер, поэтому выполняются в малоканальном варианте (обычно не более 4-х каналов). Так как протяженность подобных систем составляет до нескольких сотен километров, в них применяется чередование частот (как правило, трех).

Для построения многозоновых систем используется кабельная или радиорелейная линия связи со сквозным телефонным каналом. Причем зоновое приемопередающие оборудование располагается в месте установки регенераторов в кабельных линиях связи или в местах переприема в случае радиорелейных линий связи. Построение многозоновых линейных систем возможно в двух вариантах.

Первых предназначен для одно-, двухканальных систем с небольшой нагрузкой. Его отличительной особенность является использование одного контроллера для все линии связи. В результате получается одноканальная система большой протяженности, в которой абоненты могут связаться друг с другом независимо от местоположения и имеют возможность для выхода на АТС или диспетчера.

По сигналу с контроллера включаются передатчики по всей линии связи, аналогично НЧ сигналу с контроллера подается одновременно на все передатчики. Сигнал, появляющийся на любом из базовых приемником, подается на вход контроллера.

Как дополнительное достоинство данного варианта можно отметить возможность контроля разговоров диспетчером, что необходимо в аварийных ситуациях. Применение данной системы оптимально при обеспечении связью аварийных бригад на нефтепроводах или линиях электропередачи.
