Содержание

стр.

1. Техническое задание ……………………………………………………………………… .

2. Расчетная часть ………………………………………………………………………………

2.1 Система связи ……………………………………………………………………….

2.2 Выбор схемы приемника ……………………………………………………………

2.3 Расчет вероятности ошибки на выходе приемника ……………………………….

2.4 Сравнение выбранной схемы приемника с оптимальным приемником …………

2.5 Передача аналоговых сигналов методом ИКМ ……………………………………

2.6 Статическое кодирование …………………………………………………………

2.7 Пропускная способность ……………………………………………………………

3. Заключение …………………………………………………………………………………

Список используемой литературы

1. Техническое задание.

Разработать структурную схему системы связи, предназначенной для передачи данных и передачи аналоговых сигналов методом ИКМ для заданного вида модуляции и способа приема сигналов. Рассчитать основные параметры системы связи. Указать и обосновать пути совершенствования разработанной системы связи.

Исходные данные.

1. Способ приема – ФМ, КГ.

2. Мощность сигнала на входе приемника Рс, Вт – Рс = 4,2 Вт;

3. Длительность элементарной посылки Т, мкс – Т = 15,0 мкс;

4. Спектральная плотность помехи N0, Вт/Гц – N0 = 10-5 (Вт/Гц);

5. Вероятность передачи сигнала "1" Р(1) – Р(1) = 0,90

6. Число уровней квантования N – N = 128

7. Пикфактор аналогового сигнала (n) – n = 3

8. Помеха – белый шум с Гауссовским законом распределения

2. Расчетная часть

2.1 Система связи

Совокупность передатчиков, приемников и каналов связи, обеспечивающих передачу сообщений с определенными свойствами, называются системой связи.

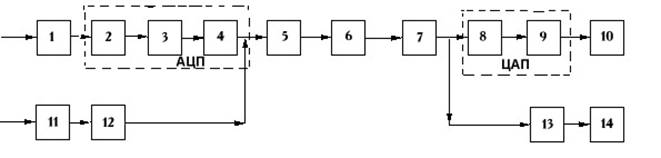

Рис.1

1. Источник непрерывных сообщений;

2. Дискретизатор – устройство, которое заменяет непрерывное сообщение на множество его мгновенных значений;

3. Квантователь - устройство, которое квантует непрерывное сообщение на множество его мгновенных значений по уровню;

4. Кодер – устройство в котором последовательность элементов сообщения заменяется последовательностью кодовых символов;

5. Передатчик (модулятор) – устройство в котором первичный сигнал преобразуется во вторичный (высокочастотный) сигнал пригодный для передачи по используемому каналу;

6. Линия связи;

7. Приемник (демодулятор) – обрабатывает принятое колебание и восстанавливает переданное сообщение;

8. Декодер – устройство предназначенное для преобразования кодовых комбинаций в квантованую последовательность отсчетов;

9. Фильтр – устройство в котором восстанавливается непрерывное сообщение по квантованным значениям;

10. Получатель сообщения;

11. Источник дискретных сообщений;

12. Кодер – устройство в котором происходит оптимальное кодирование сообщения;

13. Декодер – устройство в котором происходит декодирование сообщения;

14. Приемник дискретных сообщений.

2.2 Выбор схемы приемника.

Дискретная фазовая манипуляция является оптимальной когерентной системой передачи двоичных сигналов. По сравнению с ЧМ применение ФМ обеспечивает при одинаковой помехоустойчивости примерно двукратный выигрыш по мощности и такой же выигрыш по полосе частот, занимаемой сигналом. В двоичных системах: ФМ разность фаз манипулированных сигналов выбирается равной 180 градусам. Поскольку при ФМ необходимо получать информацию о фазе принимаемого сигнала, то здесь обязательно используется метод когерентного приема.

Предположим, что все искажения в канале строго детерминированы и случайным является только гауссовских спектральной плотностью. Это значит, что приходящий сигнал можно описать моделью:

x(t), S(t), n(t)

Будем также предполагать, что в системе обеспечена надежная тактовая синхронизация, то есть границы тактового интервала, на котором приходит сигнал точно известны.
