Классификация модемных протоколов

Страница: 12/29

Возможности адаптации

В предыдущих поколениях модемов адаптивная подстройка под конкретные характеристики канала осуществлялась исключительно на приемном конце. В отличие от них в модемах V.34 идея адаптации носит глобальный характер.

В передающую часть модема введен так называемый генератор колец, способствующий синтезу требуемой формы выходного сигнала. При КАМ с большим сигнальным пространством диапазон возможных амплитуд сигналов довольно велик. Из-за этого может возникнуть статистическая зависимость между передаваемой информацией и уровнем сигнала на выходе. Что может повлечь за собой ситуации, при которых выходной сигнал будет иметь малую амплитуду в течение длительного времени. В таких ситуациях возможны сбои декодера и потеря сигнала на приемной стороне. Также возможно формирование сигнала с большим пик-фактором (отношение пикового значения мощности к среднему значению), что приводит к ухудшению общих характеристик системы (увеличивает уровень взаимных и нелинейных искажений). Для решения этой проблемы Рекомендация предлагает специальное предкодирование, в котором двумерное созвездие разбивается на концентрические кольца, содержащие равные количества сигнальных точек с близкой или одинаковой амплитудой.

Стандарт V.34 предусматривает амплитудно-фазовую предкоррекцию сигнала передатчика для устранения межсимвольной интерференции. Эта пред-коррекция позволяет получить выигрыш более 3,5 дБ по сравнению с линейной коррекцией, применяемой в протоколе V.32. Предыскажения на передающей стороне вводятся с помощью цифрового фильтра третьего порядка с комплексными коэффициентами, значения которых передаются от удаленного модема на этапе вхождения в связь. В результате этой процедуры передаваемый сигнал имеет искажения, компенсирующие те, которые он приобретает при прохождении по каналу. За счет этого существенно облегчается работа адаптивного эквалайзера на приемной стороне.

Помимо этого в Рекомендации заложена возможность выбора одного из 11 заранее заданных шаблонов для спектра передатчика. Эти шаблоны предусматривают подъем высокочастотных составляющих спектра, что компенсирует искажения, вносимые абонентскими и соединительными линиями.

В стандарте V.34 предусмотрено введение в передаваемый сигнал нелинейных предыскажений. Это позволяет частично скомпенсировать остаточные специфические искажения сигнала, вносимые аппаратурой ИКМ. Предыскажения приводят к неоднозначной трансформации сигнального пространства, увеличивая защищенность его периферийных точек.

Нововведением является использование иерархической кадровой структуры на физическом уровне. Сигнальные кадры, состоящие из 4-х четырехмерных информационных элементов (8 символов), объединяются в кадры данных, которые, в свою очередь, составляют суперкадр. Суперкадр имеет фиксированную длительность 280 мс. Вследствие этого в систему введены средства для поддержания синхронизации по кадрам.

Широкие возможности адаптации предусмотрены и на этапе вхождения в связь.

Вхождение в связь

Процедура-вхождения в связь состоит из четырех фаз. На первой фазе модемы выбирают наивысший протокол ITU-T серии V, реализованный в обоих модемах. На этом этапе соединение устанавливается согласно Рекомендациям V.25 и V.8. Если оба модема поддерживают протокол V.34, то они переходят ко второй фазе, в ходе которой производится классификация канала связи. В течение 3 и 4 фазы происходит обучение адаптивного эквалайзера, эхокомпен-сатора и ряда других систем модема.

После установления соединения процедура адаптации к каналу связи начинается с того, что передатчик модема посылает в линию специальный тестовый сигнал, представляющий собой последовательность из 21 гармонического колебания разных частот в диапазоне от 150 до 3750 Гц. Приемник удаленного модема, принимая этот сигнал, рассчитывает частотную характеристику канала связи, степень нелинейных искажений, сдвиг частот и ряд других характеристик канала. Затем выбирается, номинальная скорость модуляции, значение несу 111ей частоты, уровень передачи, номер шаблона и коэффициенты предкор-рёктора, скорость передачи данных, число состояний решетчатого кодера, тип СКК, параметры нелинейного кодера и другая информация о желаемой конфигурации удаленного передатчика. Такая же процедура выполняется и в противоположном направлении.

Далее оба модема обмениваются этими установками. Для этого используются протоколы V.22 (скорость 600 бит/с, ОФМ в частотно-разделенных каналах на несущих 1200 и 2400 Гц) и V.42.

Преимущества V.34

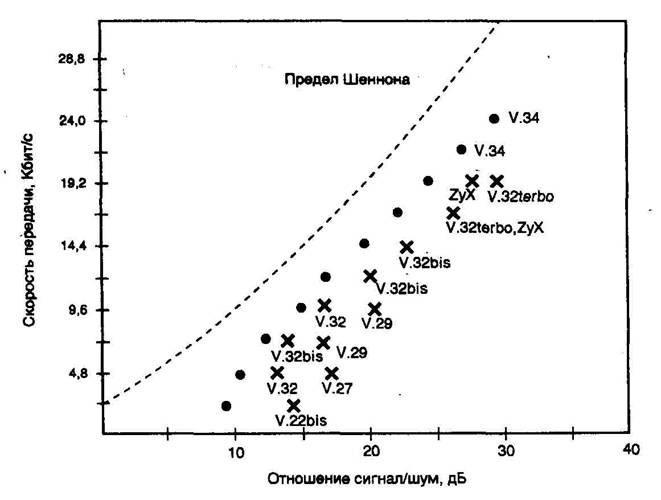

Рекомендация V.34 реализует системный подход к решению проблемы помехоустойчивости. Поэтому модем V.34 может работать с большей скоростью, чем другие на каналах такого же качества. Оценочное место протокола V.34 относительно других протоколов модуляции и граница Шеннона иллюстрируются рис. 3.4. Здесь значение вероятности ошибочного приема принято равным 10-4.
