Рис. 3.4. Место протокола V.34

В Рекомендации V.34 предусмотрена возможность передачи данных со скоростью 33,6 Кбит/с, однако юридически она была закреплена в виде поправки к стандарту в октябре 1996 г. в Женеве на международной конференции по стандартизации в области телекоммуникаций. Модемы, поддерживающие такую скорость, часто называют модемами V.34+ или V.34bis.

3.4. Факс-протоколы модуляции

3.4.1. Протоколы V.27, V.27bis, V.27ter

Из протоколов V.27, V.27bis, V.27ter два первых предназначены для использования на четырехпроводных арендованных линиях, а V.27ter — на двухпроводных коммутируемых каналах связи. В этих протоколах применяется относительная фазовая модуляция с частотой несущей 1800 Гц. Возможна работа на скоростях 2400 и 4800 бит/с. Скорость передачи 2400 бит/с достигается при скорости модуляции 1200 Бод и использовании ОФМ-4 (ДОФМ). Соответствие между дибитами и разностью фаз следующее: 00 — 0°, 01 — 90°, 11 — 180°, 10 — 270°. Скорость 4800 бит/с, в свою очередь, достигается посредством выбора скорости модуляции 1600 Бод и ОФМ-8. Закон кодирования трибитов значением фазы приведен в табл. 3.2.

Протокол V.27 предусматривает применение самосинхронизирующего скремблера с образующим полиномом 1+x-6+x-7. Схема скремблера приведена на рис. 3.5.

Таблица 3.2. Кодирование трибитов в модемах V.27

Трибит

Разность фаз

Трибит

Разность фаз

001

111

180°

000

45°

110

225°

010

90°

100

225°

011

135°

101

315°

Протокол V.27bis позволяет организовать полнодуплексную передачу на четырехпроводных линиях и полудуплексную на телефонных каналах с двухпроводным окончанием. При этом скорость передачи по обратному каналу составляет 75 бит/с.

Протокол V.27ter предусматривает использование автоматического адаптивного корректора. Для настройки корректора применяется специальный генератор двухфазного сигнала.

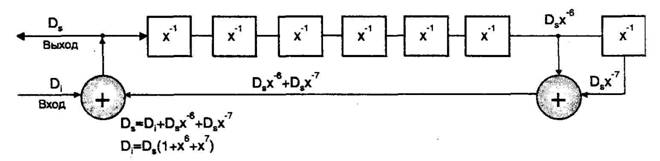

Рис. 3.5. Скремблер V.27

3.4.2. Протокол V.29

Протокол V.29 предусматривает возможность работы со скоростями 9600, 7200 и 4800 бит/с по четырехпроводным арендованным телефонным каналам. Частота несущего сигнала равна 1700 Гц, а скорость модуляции — 2400 Бод. Применена квадратурная амплитудная модуляция. Сигнальное созвездие протокола изображено на рис. 3.6. При скорости 9600 бит/с поток двоичных символов разделяется на блоки по 4 бита (Ql, Q2, Q3, Q4). Второй (Q2), третий (Q3), четвертый (Q4) биты в блоке определяют изменение фазы сигнала по отношению к фазе предшествующего элемента в соответствии с табл. 3.3, реализуя таким образом закон относительного кодирования. Амплитуда передаваемого сигнального элемента определяется первым битом (Ql) и величиной абсолютной фазы сигнального элемента в соответствии с табл. 3.4.

Принцип формирования сигнала рассмотрим на примере передачи последовательности 1011 0000 1101 0110 0011 0101. Значения амплитуд и фаз сигналов в соответствии с диаграммой на рис. 3.7 представлены в табл. 3.5 (за исходную фазу предыдущей посылки по диаграмме выбрана фаза 135°). Значения фазы 270° и амплитуды 5 первой строки табл. 6.9 получились следующим образом. Для блока Q2Q3Q4=011 по табл. 6.7 находится фаза, равная 135°.

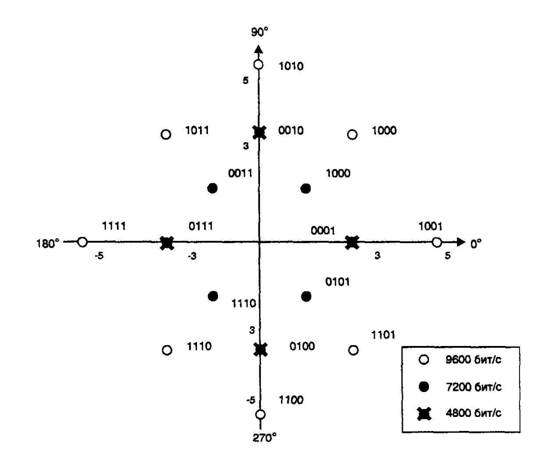

Рис. 3.6. Сигнальная диаграмма протокола V.29

Q2

Q3

04

Изменение фазы

0

0

1

0

0

0

45°

0

1

0

90°

0

1

1

135°

1

1

1

180°

1

1

0

225°

1

0

0

270°

1

0

1

315°
