Один интерфейс использует линии обмена серии 100 (V.24/V.28), подключенные через АВУ к модему для передачи данных. Другой интерфейс использует линии серии 200 (V.25/V.28) для автоматического вызова.
Линии обмена серии 200 имеют обозначения от 200 до 213 и используются только для установления связи и ее разъединения. Компьютер набирает телефонный номер, посылая через интерфейс RS-366A в DCE по цепям обмена 206 - 209 одну за другой цифры в виде 4-разрядного параллельного кода (табл. 2.2)
После того как последняя цифра передана в АВУ, компьютер посылает еще один четырехбитовый знак конца номера <EON> (End of Number). После установления соединения через КТСОП начинается передача данных по группе линий серии 100.
 |

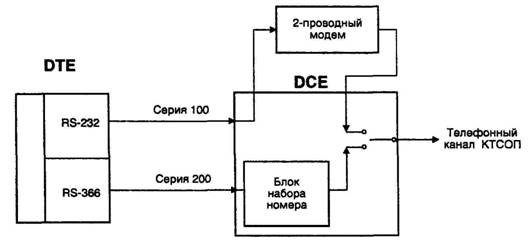

Рис. 2.1. Устройство автовызова
Таблица 2.2. Кодировка цифрового сигнала но цепям 206—209
|
Номер линии |
209 |
208 |
207 |
206 |
|
Цифра набора "0" |
0 |
0 |
0 |
0 |
|
Цифра набора "1" |
0 |
0 |
0 |
1 |
|
Цифра набора "2" |
0 |
0 |
1 |
0 |
|
Цифра набора "3" |
0 |
0 |
1 |
1 |
|
Цифра набора "4" |
0 |
1 |
0 |
0 |
|
Цифра набора "5" |
0 |
1 |
0 |
1 |
|
Цифра набора "6" |
0 |
1 |
1 |
0 |
|
Цифра набора "7" |
0 |
1 |
1 |
1 |
|
Цифра набора "8" |
1 |
0 |
0 |
0 |
|
Цифра набора "9" |
1 |
0 |
0 |
1 |
|
Конец номера (EON) |
1 |
1 |
0 |
0 |
|
Интервал между цифрами (SEP) |
1 |
1 |
0 |
1 |
2.2. Протокол V.25bis
В отличие от V.25, Рекомендация V.25bis для реализации всех функций автовызова позволяет использовать только группу линий серии 100. В этом случае DTE подключается к DCE через один интерфейс и может с его помощью выполнять как операции автовызова/автоответа, так и операции по пере даче данных (рис. 2.2). Такой подход является наиболее удобным и позволяет объединить АВУ и собственно модем. Поэтому практически все современные интеллектуальные модемы, поддерживающие протоколы передачи по коммутируемым каналам КТСОП, представляют собой устройства со встроенным АВУ.
Для осуществления операций автовызова необходимо определенное взаимодействие между DTE и модемом. Рекомендация V.25bis определяет интерфейс и режимы работы DTE и модема:
