Пропускная способность определяется как верхняя граница реальной скорости передачи информации V. Приведенное выше выражение позволяет найти максимальное значение скорости передачи, которое может быть достигнуто

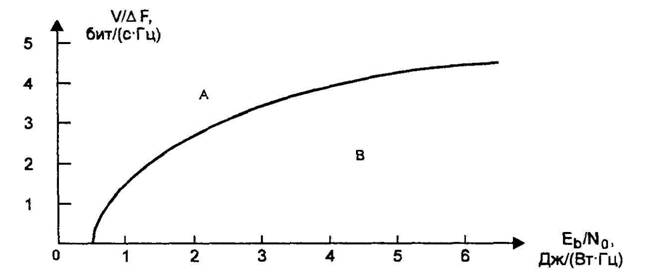

Рис. 3.1. Зависимость удельной скорости передачи от отношения сигнал/шум

в гауссовском канале с заданными значениями DF и PS / PN . Например, если отношение сигнал/шум равно 20 дБ, т.е. мощность сигнала на входе модема в 100 раз выше мощности шума, и используется полная полоса телефонного ка­нала тональной частоты (3100 Гц), то максимально достижимая скорость не может превышать 20640 бит/с.

Вероятность ошибочного приема бита в конкретной системе передачи опре­деляется отношением Eb / No . Из формулы Шеннона следует, что возрастание удельной скорости передачи V/AF требует увеличения энергетических затрат (Eb) на один бит (рис. 3.1).

Любая система передачи может быть описана точкой, лежащей ниже приве­денной на рисунке кривой (область В). Эту кривую часто называют границей или пределом Шеннона. Для любой точки в области В можно создать такую систему связи, вероятность ошибочного приема у которой может быть настоль­ко малой, насколько это требуется. История развития как систем связи в це­лом, так и модемной техники, в частности, представляет собой непрекращаю­щуюся серию попыток приблизить их к границе Шеннона, сохраняя при этом низкую вероятность ошибочного приема информационного бита (такие систе­мы используют современные способы модуляции и кодирования).

Современные системы передачи данных требуют, чтобы вероятность необ­наруженной ошибки была не выше величины 10-7 .10-12 . Эти значения обес­печивают протоколы исправления ошибок типа MNP1 — MNP4 и V.42, которые будут рассмотрены ниже.

3.2. Способы модуляции

В модемах для телефонных каналов, как правило, используются три вида модуляции: частотная, относительная фазовая (фазоразностная) и квадратурная амплитудная модуляция, часто называемая многопозиционной амплитудно-фазовой.

3.2.1. Частотная модуляция

При частотной модуляции (ЧМ, FSK — Frequency Shift Keying) значениям "0" и "1" информационной последовательности соответствуют определенные частоты аналогового сигнала при неизменной амплитуде. Частотная модуляция весьма помехоустойчива, поскольку помехи телефонного канала искажают в основном амплитуду, а не частоту сигнала. Однако при частотной модуляции неэкономно расходуется ресурс полосы частот телефонного канала. Поэтому этот вид модуляции применяется в низкоскоростных протоколах, позволяющих осуществлять связь по каналам с низким отношением сигнал/шум.

3.2.2. Относительная фазовая модуляция

При относительной фазовой модуляции (ОФМ, DPSK — Differential Phase Shift Keying) в зависимости от значения информационного элемента изменяется только фаза сигнала при неизменной амплитуде и частоте. Причем каждому информационному биту ставится в соответствие не абсолютное значение фазы, а ее изменение относительно предыдущего значения.

Чаще применяется четырехфазная ОФМ (ОФМ-4), или двукратная ОФМ (.ДОФМ), основанная на передаче четырех сигналов, каждый из которых несет информацию о двух битах (дибите) исходной двоичной последовательности. Обычно используется два набора фаз: в зависимости от значения диби-та (00, 01, 10 или 11) фаза сигнала может измениться на 0°, 90°, 180°, 270° или 45°, 135°, 225°, 315° соответственно. При этом, если число кодируемых бит более трех (8 позиций поворота фазы), резко снижается помехоустойчивость ОФМ. По этой причине для высокоскоростной передачи данных ОФМ не используется.

3.2.3. Квадратурная амплитудная модуляция

При квадратурной амплитудной модуляции (КАМ, QAM - Quadrature Amplitude Modulation) изменяется как фаза, так и амплитуда сигнала, что позволяет увеличить количество кодируемых бит и при этом существенно повысить помехоустойчивость. В настоящее время используются способы модуляции, в которых число кодируемых на одном бодовом интервале информационных бит может достигать 8 .9, а число позиций сигнала в сигнальном пространстве - 256 .512.

Квадратурное представление сигналов является удобным и достаточно универсальным средством их описания. Квадратурное представление заключается в выражении колебания линейной комбинацией двух ортогональных составляющих — синусоидальной и косинусоидальной:

S(t)=x(.t)sin(w t+(j)+y(t)cos(w t+(j),

где x(t) и y(t) — биполярные дискретные величины. Такая дискретная модуляция (манипуляция) осуществляется по двум каналам на несущих, сдвинутых на 90° друг относительно друга, т.е. находящихся в квадратуре (отсюда и название представления и метода формирования сигналов).

3.3. Основные протоколы модуляции
