Затраты на организацию одноранговых вычислительны сетей относительно не­большие, Однако при увеличении числа рабочий станций эффективность их ис­пользования резко уменьшается Пороговое значение числа рабочих станций со­ставляет, по оценкам фирмы Novell, 25-30. Поэтому одноранговые сети использу­ются только для относительно небольших рабочих групп.

Архитектура ЛВС.

Различают три наиболее распространенные сетевые архитектуры, которые используются и для одноранговых сетей и для сетей с выделенным файл-сервером. Это так называемые шинная, кольцевая и звездооб­разная структуры.

В случае реализации шин­ной структуры все компьютеры связываются в цепочку. Причем на ее концах надо разместить так называемые терминаторы, служащие для гашения сигна­ла. Если же хотя бы один из компьютеров сети с шинной структурой оказывается неисправным, вся сеть в це­лом становится неработоспособной. В сетях с шинной архитектурой для объеди­нения компьютеров используется тонкий и толстый кабель. Максимальная теоре­тически возможная пропускная способность таких сетей составляет 10 Мбит/с, Такой пропускной способности для современных приложений, использующих ви­део- и мультимедийные данные, явно недостаточно, Поэтому почти повсеместно применяются сети с звездообразной архитектурой.

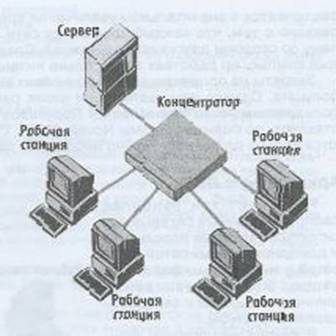

Для построения сети с звездообразной архитектурой в центре сети необходи­мо разместить концентратор. Его основная функция - обеспечение связи между компьютерами, входящими в сеть. То есть все компьютеры, включая файл-сервер, не связываются непосредственно друг с другом, а присоединяются к концентрато­ру. Такая структура надежнее, поскольку в случае выхода из строя одной из рабо­чих станций все остальные сохраняют работоспособность. В сетях же с шинной топологией в случае повреждения кабеля хотя бы в одном месте происходит раз­рыв единственного физического канала, необходимого для движения сигнала. Кроме того, сети с звездообразной топологией поддерживают технологии Fast Ethernet и Gigabit Ethernet, что позволяет увеличить пропускную способность сети в десятки и даже сотни раз (разумеется при использовании соответствующих сетевых адап­теров и кабелей).

Кольцевая структура используется в основном в сетях Token Ring и мало чем отличается от шинной. Также в случае неисправности одного из сегментов сети вся сеть выходит из строя. Правда, отпадает необходимость в использовании тер­минаторов.

В сети любой структуры в каждый момент времени обмен данными может про­исходить только между двумя компьютерами одного сегмента. В случае ЛВС с выделенным файл-сервером - это файл-сервер и произвольная рабочая станция; в случае одноранговой ЛВС - это любые две рабочие станции, одна из которых выполняет функции файл-сервера. Упрощенно диалог между файл-сервером и рабочей станци­ей выглядит так: открыть файл - подтвердить открытие файла; пере­дать данные файла - пересылка дан­ных; закрыть файл – подтверждение закрытия файла. Управляет диалогом сетевая операционная система, клиентские части которой должны быть установлены на рабочих стан­циях.

Остановимся подробнее на прин­ципах работы сетевого адаптера. Связь между компьютерами ЛВС физически осуществляется на осно­ве одной из двух схем - обнаруже­ния коллизий и передачи маркера. Метод обнаружения коллизий ис­пользуется стандартами Ethernet, Fast Ethernet и Gigabit Ethernet, а передачи маркера - стандартом Token Ring. В сетях Ethernet адаптеры непрерывно находятся в состоянии прослушивания сети. Для передачи данных сервер или рабочая станция должны дождаться освобожде­ния ЛВС и только после этого приступить к передаче. Однако не исключено, что передача может начаться несколькими узлами одного сегмента сети одновремен­но, что приведет к коллизии. В случае возникновения коллизии, узлы должны по­вторить свои сообщения. Повторная передача производится адаптером самосто­ятельно без вмешательства процессора компьютера. Время, затрачиваемое на пре­одоление коллизии, обычно не превышает одной микросекунды. Передача сооб­щений в сетях Ethernet производится пакетами со скоростью 10, 100 и 1000 Мбит/с. Естественно, реальная загрузка сети меньше, поскольку требуется время на под­готовку пакетов. Все узлы сегмента сети принимают сообщение, передаваемое компьютером этого сегмента, но только тот узел, которому оно адресовано, посы­лает подтверждение о приеме. Основными поставщиками оборудования для се­тей Ethernet являются фирмы 3Com, Bay Networks (недавно компания Nortel купила Bay Networks), CNet.
