Организация доступа в Internet по существующим сетям кабельного телевидения

Страница: 2/26

Для передачи данных по технологии ADSL используется диапазон частот, находящийся выше полосы частот, отведенной для передачи голоса, поэтому данные и обычный телефонный трафик можно передавать по одной и той же линии. Для этого, правда, с каждой стороны приходится устанавливать так называемый частотный разделитель (POTS splitter). Он обеспечивает передачу низкочастотного голосового сигнала на оборудование ТфОП (со стороны клиента - на телефонный аппарат, со стороны телефонной станции - на коммутатор), а высокочастотного сигнала передачи данных - на оборудование ADSL.

Стандарт на ADSL (T1.413) был утвержден ANSI еще в 1995 г., однако данная технология до сих пор не получила широкого распространения. Причина этого в значительной степени связана со сложностью установки устройств ADSL; они требуют серьезной настройки на конкретную абонентскую линию (как правило, с участием технического сотрудника компании - оператора сети). Кроме того, нужно отдельно устанавливать частотный разделитель; нередко приходится частично менять телефонную кабельную проводку. Всё это в конечном итоге привело к слишком большой цене подключения, поэтому трудно ожидать, что услуга доступа к Internet по ADSL станет массовой.

Технология доступа с помощью КТВ(CATV) [3,4,5]

Для начала рассмотрим сущность и основные особенности кабельного телевидения. Станция кабельного телевидения получает и обрабатывает различные сигналы радиопередач, спутниковых программ и передач местных телевизионных студий. Теле сигналы - это электромагнитные импульсы, или волны, и они занимают отведенное им место в частотном спектре. Для распространения теле сигналов необходим некоторый носитель, по которому они проходят от станции к телевизорам клиентов. Сигналы обычного телевидения могут передаваться по воздуху на разных частотах и распространяться по системам кабельного телевидения, в которых используются специальные кабели - коаксиальные или оптоволоконные. Каждый телевизионный сигнал передается по кабелю на своей частоте (набор таких несущих частот и создает спектр телевизионных каналов), поэтому кабельное телевидение имеет свой собственный частотный спектр. Таким образом, можно смотреть телепрограммы даже там, где невозможно принимать сигнал через эфир. Головная станция кабельного телевидения получает различные телепрограммы из эфира, при необходимости преобразовывает их (конвертирует), суммирует, усиливает и подает в кабельную магистраль. Обычно магистралей бывает несколько (2-4). Это зависит от количества домов в микрорайоне, а так же от места расположения головной станции. Чтобы поддерживать нужный уровень сигнала в магистрали, через определенное расстояние (порядка 300 метров) ставятся магистральные усилители. Через специальные ответвители сигнал из магистрали попадает на домовую разводку, где окончательно усиливается и подается к абонентам. Большая кабельная магистраль обычно проходит через весь микрорайон. Кабельные отводы, которые имеют меньший диаметр, передают сигналы из магистрали в локальную кабельную сеть, «пронизывающую» жилые и производственные здания. Когда клиент хочет подключиться к кабельному телевидению, работники станции прокладывают в его дом кабель от ближайшего отвода и подключают к телевизору. Если телевизор не может принять все каналы из-за несовместимости кабелей или кодировки сигналов, то между кабельной сетью и телевизором устанавливается специальный конвертор. Такая организация сети, называемая «древовидной с отростками», позволяет наиболее эффективно и экономично передавать весь набор телепередач от станции к клиентам.

Для организации доступа в интернет посредством существующих сетей кабельного телевидения необходимы специальные устройства – кабельные модемы. Кабельные модемы располагаются на отводе кабельной магистрали и выполняют функции различных устройств: модема, шифратора-дешифратора информации, маршрутизатора, сетевого адаптера, SNMP-агента и даже концентратора Ethernet. Однако такое устройство все равно остается модемом, поскольку, прежде всего оно модулирует и демодулирует сигналы. Обычно передача и прием информации с помощью кабельного модема осуществляется разными способами. При передаче информации от станции к кабельному модему (downstream) цифровые данные модулируются стандартной для телевизионных сигналов частотой (6 МГц), на которую накладывается несущая частота (от 42 до 750 МГц).

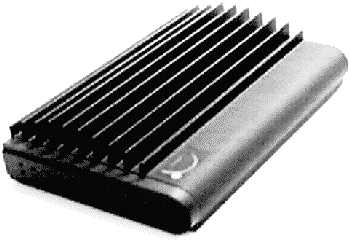

Рис. 1. Устройства для обеспечения доступа в интернет посредством сетей кабельного телевидения.

Такой сигнал передается кабельной системе вместе с сигналами кабельного телевидения и не мешает телепередачам. Есть несколько схем модуляции, но наиболее популярны из них две - QPSK (обеспечивает скорость передачи 10 Мбит/с) и QAM64 (до 36 Мбит/с). Обратный сигнал от модема к станции (upstream) передавать сложнее. Это связано с тем, что в обычной дуплексной кабельной сети обратный сигнал (Upstream) может передаваться на частотах от 5 до 40 МГц. Такому сигналу могут помешать радиошумы и радиопередачи, а также неподключенная антенна или плохое соединение коаксиальных кабелей. Поскольку кабельная сеть имеет древовидную форму, все шумы из всех ответвлений собираются вместе и препятствуют распространению обратного сигнала. Большинство производителей планирует использовать QPSK или аналогичную схему модуляции для передачи в прямом направлении, поскольку этот метод лучше подходит для сильно зашумленной окружающей среды, чем высокочастотные методы модуляции. Недостаток же QPSK очевиден - более низкая скорость передачи, чем при использовании схемы модуляции QAM. Если кабельная сеть не может передать обратный сигнал, (это случается из-за плохих проводов и качества соединений), то это можно сделать с помощью сети ГТС или ISDN.
