Виды модуляций радиосигнала

Страница: 7/7

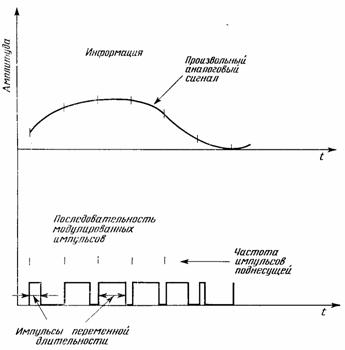

Рис. 9. Широтно-импульсная модуляция.

Приведенные выше модуляционные схемы — лишь некоторые представители большого числа используемых методов. Подчеркнем, что рассмотренная здесь ИМ-модуляция относится к модуляции поднесущей, т. е. модуляции последовательности импульсов, которые затем используются в системах AM или ЧМ. Речь идет о двух сле­дующих друг за другом модуляциях. Во-первых, информация мо­дулирует последовательность импульсов. Здесь может быть исполь­зована АИМ, ШИМ, ЧИМ, КИМ или любой другой вид модуляции. Во-вторых, содержащая информацию поднесущая модулирует синусоидальную несущую.

Частотно-импульсная модуляция синусоидальной несущей при­водит к Dwн -девиации частоты несущей скачкообразным отклонени­ем от несущей. Например, частотная модуляция логических уровней «0» и «1» (0 В и 5В) дает две частоты — wн (для логического уровня «0») и wн+Dwн (для уровня «5»). По существу, мы просто сдви­гаем частоту несущей от w к wн+Dwн для изображения логичес­кого уровня «1». Этот тип частотной модуляции называется также и частотной манипуляцией и обычно используется в передаче сигналов с помощью телеграфа и других цифровых устройств связи. Для вос­становления логических уровней из частотно-манипулированной несущей может быть использована цепь фазовой автоподстройки (ФАП).

Методы импульсной модуляции очень широко распространены в приложениях телеметрии.

3. СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ.

1) Г. Зангер. «Электронные системы» 1980 г.

2) В. В. Мигулин «100 лет радио» 1995 г.

3) А. С. Касаткин «Электротехника» 1965 г.

4) В. Г. Герасимов «Основы промышленной электроники» 1986 г.
