Деревянные конструкции

Страница: 2/9

ВЫВОД: Экспериментальная величина нагрузки вызывающая разрушение превышает расчетную в 3.46 раза, вследствие в рассчитываемой конструкции создается запас прочности.

Контрольные вопросы

1. Что называется нагелем? Из каких материалов и какой формы могут изготавливаться нагеля?

Нагелем называется гибкий стержень, соединяющий элементы деревянных конструкций и препятствует их взаимному сдвигу, а сам работает на изгиб.

Цилиндрические нагеля изготавливают из гладких стержней круглого сечения из стали, сплавов, твердых пород древесины, пластмасс.

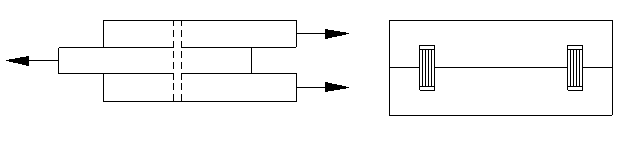

на цилиндрических нагелях на пластмассовых нагелях

Рис. 4.

2. Какими приборами измеряется деформация сдвига в соединении?

Индикаторами часового типа с ценой деления 0,01мм.

3. Из каких условий определяют расчетную несущую способность соединения?

a) Из условия смятия древесины крайнего элемента Та=0,8аd;

b) Из условия смятия среднего элемента Тс=0,5сd;

c) Из условия изгиба нагеля Тн=1,8d2+0.02a2£2.5d2

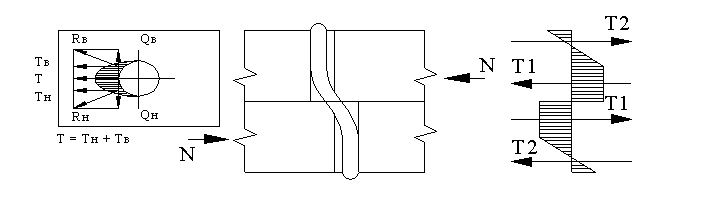

Рис. 5.1.

Рис. 5.2.

4. Почему рекомендуется размещать цилиндрические нагеля в четное количество рядов?

Т.к. при нечетном числе рядов средний, оказывается по оси доски в зоне наиболее возможного появления продольных трещин в результате усушки древесины.

5. Чем объясняется расхождение между опытными и теоретическими величинами?

Т.к. древесина анизотропная и имеет пороки, а теоретические данные получены для идеализированного материала.

6. Почему термин «срез» нагеля является условным?

Потому что в работе использовались металлические нагели, и древесина не может срезать нагель (разные модули упругости). Нагель изгибается, а древесина сминается.

Лабораторная работа №2

ИСПЫТАНИЕ СОЕДИНЕНИЯ НА ГВОЗДЯХ.

Цель работы: изучение работы стыка на гвоздях.

Задачи: определить разрушающую нагрузку, построить график зависимости между нагрузкой и деформацией сдвига соединения, определить деформацию соединения при расчетной несущей способности и нагрузку, соответствующую предельному состоянию образца.

1. Установление фактических размеров образца

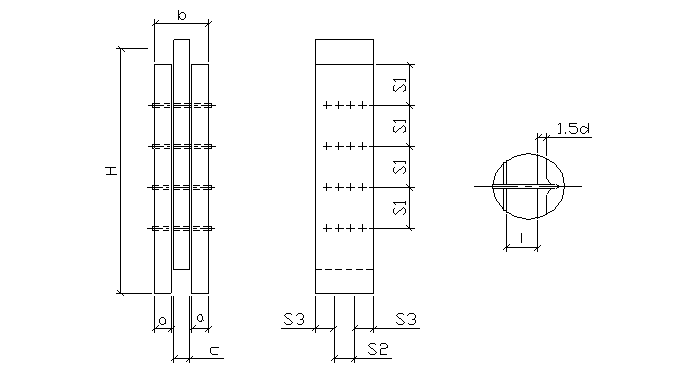

Рис. 6. Конструкция соединения на гвоздях.

Согласно СНиП II-В.4-71* п. для соединений на гвоздях необходимо соблюдать следующие условия: ; ; .

Исходные данные: H=375мм; S1=60мм;

а=20мм; S1=59мм;

с=26мм; S2=16мм;

в=65мм; S3=16мм;

диаметр гвоздя 2,5мм.

2. Схема загружения образца и расстановки приборов

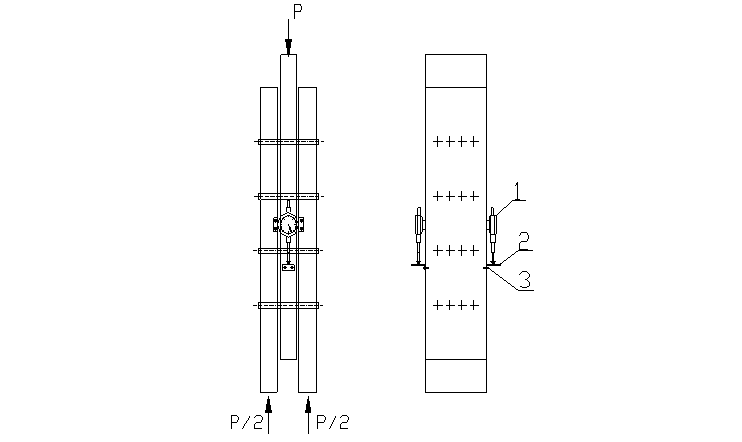

Рис. 7. Схема загружения образца и расстановки приборов.

1 – индикатор; 2 – уголок; 3 – шурупы.

3. Определение расчетной несущей способности образца

Расчетную несущую способность гвоздевого соединения определяют по формуле:

где m – количество гвоздей в соединении;

nср – количество «срезов» одного гвоздя;

Tмин – наименьшая несущая способность одного «среза» гвоздя, определяемая из следующих условий:

а) из условия смятия древесины в крайних элементах:

б) из условия смятия древесины в среднем элементе:

в) из условия изгиба гвоздя

Расчетная несущая способность гвоздевого равна:

Реферат опубликован: 15/02/2008
