Взаимодействие коротких акустических импульсов с неоднородностями на поверхности

Страница: 13/14

1000

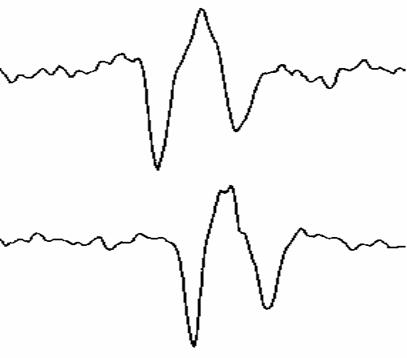

Рис.10. Профили ПАВ. 1- золотая пленка, 2- наноразмерная структура.

Профили волн на рисунке 10 также сдвинуты (наблюдается замедление рэлеевской волны), при этом волна 1 возбуждалась в точке С (волна 2 в точке С/), а регистрировалась в точке Д (волна 2 в точке Д/), т. е. волна 1 распространялась на гладкой поверхности, а волна 2 по периодической наноразмерной структуре (при этом волна 2 возбуждалась и регистрировалась на этой структуре). Импульс 2 приходит с задержкой 20 нс., что составляет замедление скорости порядка 50 м/с. В данном случае длина ПАВ составляла 100 мкм., при размере дефекта периодической структуры порядка 100 нм., т. е. длина волны много больше периода системы, поэтому не наблюдалось брэгговского отражения волны, а периодическая система работает, как неоднородная поверхность (шероховатая пленка).

Заключение.

Целью данной работы являлось исследование взаимодействия ПАВ Рэлея с наноразмерными неоднородностями на поверхности твердого тела. Для этого была отработана методика исследования ПАВ при помощи бесконтактного оптического зондирования. В ходе работы были рассчитаны параметры оптической системы, позволяющей исследовать форму ПАВ, распространяющейся на поверхности твердого тела. В данной установке для оптической генерации поверхностной волны использовался импульсный YAG лазер ( длительность импульса 20 нс.), луч HE-NE лазера использовался для зондирования поверхности, для регистрации электрического сигнала использован широкополосный (полоса пропускания порядка 1ГГц.) высокочастотный усилитель и электронный осциллограф, позволяющий разрешать импульсы длительностью 10 нс., сопряженный с компьютером. Экспериментально стабилизированы параметры оптической системы и электронных схем.

Экспериментально было показано, что имеет место дисперсия и затухание рэлеевской поверхностной волны, которые обусловлены взаимодействием с неоднородностями, проведено сравнение результатов с теоретическими расчетами [7].

Исследования проводились на поверхности кремния с нанесенными на нее кластерами, было обнаружено замедление ПАВ, по сравнению с волной на гладкой поверхности, которое составило 161м/с. Кластерная структура на поверхности имеет сложную морфологию для которой нельзя вывести точные теоретические оценки, но можно воспользоваться моделями для треугольной и косинусоидальной неоднородностей. Расчеты для треугольной неоднородности дают результат замедления скорости 135 м/с., для косинусоидальной 198 м/с. Таким образом данные модели могут применяться, но при этом следует рассматривать при расчетах не форму профиля неоднородности, а форму зависимости плотности вещества на поверхности.

Также исследовалось взаимодействие ПАВ с наноразмерной периодической структурой зафиксированное при этом замедление волны составило 75 м/с., при этом не наблюдалось брэгговского отражения волны.

В ходе исследований наблюдалось изменение формы импульса связанное с его дифракцией на неоднородностях и уменьшение его амплитуды с увеличением длины пройденного пути вдоль неоднородной серебряной пленки.

Таким образом данная система может быть эффективно использована в импульсной лазерной оптоакустике для исследования состояния границы между твердым телом и воздухом.

На первом этапе работы ставилось целью отработка методики наблюдения взаимодействия ПАВ с неоднородностью границы. Для этого была выбрана более простая схема, использующая наносекундный лазер. При этом длина акустического импульса составляла порядка 100 мкм, что не является оптимальным для изучения нанообъектов на поверхности твердого тела. Для более точных исследований границ раздела твердое тело-воздух необходимо использовать сверхкороткие акустические импульсы. С этой целью предполагается использовать лазерное излучение с длительностью импульса 20 пикосекунд.

Список ли
