Приведем формулу чувствительности сферического приемника:
,
где
;
;
.
Колебания реальной оболочки не будут пульсирующими из-за наличия отверстия в оболочке (для вывода проводника и технологической обработки) и неоднородности материала и толщины, не будут так же выполняться и сформулированные граничные условия.
2. ИСХОДНЫЕ ДАННЫЕ
ВАРИАНТ С-41
|
Материал |
ТБК-3 | |||
|
r, |
5400 | |||
|
|
8,3 × 10-12 | |||
|
|
-2,45 × 10-12 | |||
|
n=- |
0,2952 | |||
|
|
17,1 × 1010 | |||
|
d31, |
-49 × 10-12 | |||
|
e33, |
12,5 | |||
|
|
1160 | |||
|
|
950 | |||
|
tgd33 |
0,013 | |||
|
|
10,26 × 10-9 | |||
|
|
8,4 × 10-9 | |||
,
,
,
,
, a=0,01 м – радиус сферы
м – толщина сферы
a=0,94
b=0,25
hАМ=0,7 – КПД акустомеханический
e0=8,85×10-12
(rc)В=1,545×106
3. ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ ЭКВИВАЛЕНТНОЙ ЭЛЕКТРОМЕХАНИЧЕСКОЙ СХЕМЫ, ВКЛЮЧАЯ N, Ms, Rs, Rпэ, Rмп

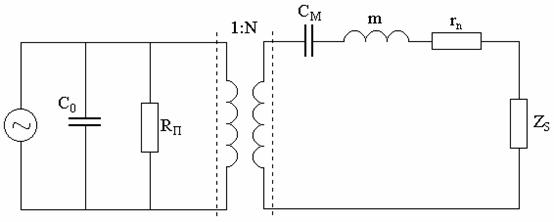

Электромеханическая схема цилиндрического излучателя:
Рис. 3
коэффициент электромеханической трансформации:
N=-2,105
присоединенная масса излучателя:
MS=4,851×10-5 кг
сопротивление излучения:
