Это значит, что схемы с емкостными дифференциальными датчиками, так же как и любые мостовые нулевые схемы с линейными относительно частоты и напряжения сопротивлениями в плечах, предъявляют значительно меньшие требования к стабильности источника питания.

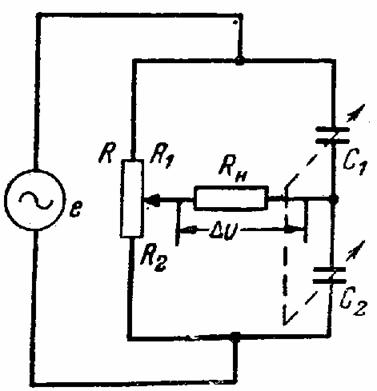

Рис. 7 Мостовая схема с емкостным дифференциальным датчиком
В простейшем случае дифференциальный емкостный датчик представляет собой две последовательно включенные емкости, построенные конструктивно таким образом, что при увеличении одной из них другая уменьшается. Эти две емкости могут быть включены в мостовую схему (рис. 7), где два других плеча - реостатные. Если при этом напряжение, снимаемое с диагонали моста, использовать в качестве сигнала для следящей системы, перемещающей щетку потенциометра R в сторону уменьшения рассогласования, то всегда в установившемся состоянии следящей системы это напряжение
u=0 в этом случае справедливо соотношение
(4)
Отсюда следует, что в схемах с дифференциальными емкостными датчиками с воздушным диэлектриком показания отрабатывающего органа (например, положение стрелки Указателя) не зависят ни от состава газа, ни от наличия в нем влаги (не выпадающей в виде капель), так как для обеих емкостей, составляющих дифференциальный датчик,
меняется одинаково. Для недифференциальных же схем такое влияние может наблюдаться, хотя и в небольших пределах, так как для воздуха с влажностью 0% =l.0006, а для воздуха с влажностью 100% при t=+20°С =l.0008. В этих схемах эта величина составит соответственно погрешность примерно 0,02%, в то время как от некоторых систем с емкостными дифференциальными датчиками удалось добиться более высокой точности.
В емкостных преобразователях емкость С может меняться или за счет изменения параметров конденсатора
Dd, Ds, De. При этом выполняются функции преобразования неэлектрических величин в изменение емкости или производится модуляция емкости, что имеет место в емкостных модуляторах, ЭС генераторах и др.
При работе преобразователя последовательно с его емкостью С включается сопротивление R (см. рис. 3), специально предусмотренное или представляющее собой сопротивление подводящих проводов. В зависимости от соотношения сопротивлений R и 1/jWC преобразователь будет работать в разных режимах. Если R >> 1/WC или RWC >> 1, то U
Ur и заряд конденсатора qCU = const, т. е. преобразователь работает в режиме заданного заряда. В этом случае U
=q/C=C
U/(C+
Csin
t)U[l-(C/C)sint] и выходным параметром преобразователя является переменная составляющая напряжения U. Этот режим реализуется, в частности, на высоких частотах. Если R << 1/WC или RWC << 1, то падение напряжения будет и U
Uconst, т. е. преобразователь работает в режиме заданного напряжения. Для такого режима q=U(C+CsinWt); I=dq/dt=UCWcosWt и выходной величиной является ток. Такой режим имеет место на малых частотах.
