ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ

Источники электромагнитных полей радиочастот и их характеристика

Источниками электромагнитных полей (ЭМП) явля­ются: атмосферное электричество, радиоизлучения, элек­трические и магнитные поля Земли, искусственные ис­точники (установки ТВЧ, радиовещание и телевидение, радиолокация, радионавигация и др.). Источниками из­лучения электромагнитной энергии являются мощные телевизионные и радиовещательные станции, промышлен­ные установки высокочастотного нагрева, а также мно­гие измерительные, лабораторные приборы. Источниками излучения могут быть любые элементы, включенные в вы­сокочастотную цепь.

Токи высокой частоты применяют для плавления ме­таллов, термической обработки металлов, диэлектриков и полупроводников и для многих других целей. Для научных исследований в медицине применяют токи ульт­равысокой частоты, в радиотехнике — токи ультравы­сокой и сверхвысокой частоты. Возникающие при ис­пользовании токов высокой частоты электромагнитные поля представляют определенную профессиональную вредность, поэтому необходимо принимать меры защиты от их воздействия на организм.

Токи высокой частоты создают в воздухе излучения, имеющие ту же электромагнитную природу, что и инфра­красное, видимое, рентгеновское и гамма-излучение. Раз­личие между этими видами энергии — в длине волны и час­тоте колебаний, а значит, и в величине энергии кванта, составляющего электромагнитное поле. Электромагнит­ные волны, возникающие при колебании электрических

зарядов (при прохождении переменных токов), называ­ются радиоволнами.

Электромагнитное поле характеризуется длиной вол­ны l,м или частотой колебания f, Гц:

l = сТ == elf, или с == lf, (45)

где с = 3 • 10s м/с — скорость распространения радио­волн, равная скорости света; f — частота колебаний, Гц;

Т = 1// — период колебаний.

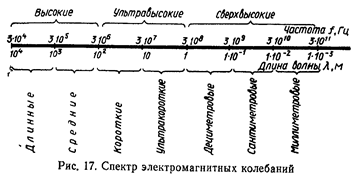

Интервал длин радиоволн — от миллиметров до де­сятков километров, что соответствует частотам колебаний в диапазоне от 3 • 104 Гц до 3 • 10" Гц (рис. 17).

Интенсивность электромагнитного поля в какой-либо точке пространства зависит от мощности генаратора и расстояния от него. На характер распределения поля в помещении влияет наличие металлических предметов и конструкций, которые являются проводниками, а также диэлектриков, находящихся в ЭМП.

Источники электромагнитных полей промышленной частоты в электроустановках сверхвысокого напряжения (СВН)

При эксплуатации электроэнергетических устано­вок — открытых распределительных устройств (ОРУ) и воздушных ЛЭП напряжением выше 330 кВ — в прост­ранстве вокруг токоведущих частей действующих элек­троустановок возникает сильное электромагнитное поле, влияющее на здоровье людей. В электроустановках напряжением ниже 330 кВ возникают менее интенсив­ные электромагнитные поля, не оказывающие отрица­тельного влияния на биологические объекты.

Эффект воздействия электромагнитного поля на био­логический объект принято оценивать количеством элек­тромагнитной энергии, поглощаемой этим объектом при нахождении его в поле. При малых частотах (в данном случае 50 Гц) электромагнитное поле можно рассматри­вать состоящим из двух полей (электрического и магнит­ного), практически не связанных между собой. Электри­ческое поле возникает при наличии напряжения на токо­ведущих частях электроустановок, а магнитное — при прохождении тока по этим частям. Поэтому допустимо рассматривать отдельно друг от друга влияние, оказыва­емое ими на биологические объекты.

Установлено, что в любой точке поля в электроуста­новках сверхвысокого напряжения (50 Гц) .поглощен­ная телом человека энергия магнитного поля примерно в 50 раз меньше поглощенной им энергии электрического поля (в рабочих зонах открытых распределительных устройств и проводов ВЛ-750 кВ напряженность магнит­ного поля составляет 20—25 А/м при опасности вредного влияния 150—200 А/м).

На основании этого был сделан вывод, что отрица­тельное действие электромагнитных полей электроуста­новок сверхвысокого напряжения (50 Гц) обусловлено электрическим полем, то есть нормируется напряжен­ность Е, кВ/м.

В различных точках пространства вблизи электро­установок напряженность электрического поля имеет разные значения и зависит от ряда факторов: номиналь­ного напряжения, расстояния (по высоте и горизонтали) рассматриваемой точки от токоведущих частей и др.

Воздействие электромагнитных полей на организм человека

Промышленная электротермия, в которой применяют­ся токи радиочастот для электротермической обработки ма­териалов и изделий (сварка, плавка, ковка, закалка, пай­ка металлов; сушка, спекание и склеивание неметаллов), широкое внедрение радиоэлектроники в народное хозяй­ство позволяют значительно улучшить условия труда, снизить трудоемкость работ, добиться высокой экономич­ности процессов производства. Однако электромагнитныеизлучения радиочастотных установок, воздействуя на организм человека в дозах, превышающих допустимые, могут явиться причиной профессиональных заболева­ний. В результате возможны изменения нервной, сердеч­но-сосудистой, эндокринной Я других систем организма человека.
