Измерение параметров АЦП

Страница: 10/10

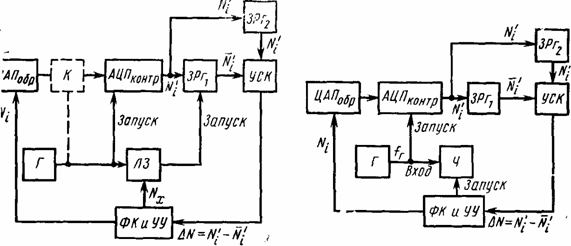

Схема устройства измерения времени преобразования tпр тактируемых АЦП (рис. 11), в которых начало преобразования совпадает с моментом поступления им­пульса запуска (синхронизирующего импульса), отлича­ется от предыдущих схем тем, что частота fг тактовых импульсов генератора Г возрастает до момента превыше­ния результатом преобразования контролируемого АЦП допустимого значения, после чего с помощью устройства измерения частоты Ч производят измерение частоты так­товых импульсов, определяющих время преобразования: tnp=n/fr, где п—число тактов уравновешивания за один цикл измерения, зависящее от разрядности контролируе­мого АЦП.

В данной главе были рассмотрены основные структу­ры ИМС АЦП, параметры и методы их контро­ля. Проведенный анализ методов контроля позволяет сде­лать вывод, что наиболее универсальным является метод, использующий образцовый ЦАП, на базе которого воз­можно построение автоматизированного КИО для провер­ки как ЦАП, так и АЦП. Среди контролируемых парамет­ров наибольшую сложность с точки зрения обеспечения их контроля представляют нелинейность характеристи­ки преобразователей и их время преобразования. В первом случае требуется образцовый преобразователь с высокой разрешающей способностью и линейностью, во втором — широкополосный усилитель и быстродействующий стробируемый дискриминатор

Text Box: Рис 11 Схема устройства измерения времени преобразования АЦП без фиксации момента окончания цикла преобразования
Text Box: Рис. 10. Схема устройства измерения времени преобразования тактируемых АЦП уровней с высокой чувстви­тельностью по амплитуде. Все это свидетельствует о том, что создание автоматизированного КИО для ИМС АЦП является очень сложной научно-технической про­блемой. Непрерывное совершенствование параметров вы­пускаемых ИМС АЦП, повышение их разрешаю­щей способности, быстродействия требуют дальнейшего совершенствования существующих и разработки новых методов и средств контроля. Появление преобразователей с числом разрядов 16 и более вызывает необходимость создания КИО, которое по точностным характеристикам приближается к эталонным средствам. Обеспечение до­стоверного контроля подобных преобразователей стано­вится возможным лишь в случае создания КИО, в кото­ром для получения результата измерения широко исполь­зуется вычислительная техника, позволяющая проводить статистическую обработку результатов отсчета, вводить дополнительные коррекции и т. д. При этом желаемый ре­зультат может быть достигнут, если КИО работает на специально оборудованном метрологическом участке, ис­ключающем воздействие на него различных внешних де­стабилизирующих факторов.

Список использованных источников

1. Измерения и контроль в микроэлектронике: Учебное пособие по специальностям электронной техники/Дубовой Н.Д., Осокин В.И., Очков А.С. и др.; Под ред. А.А.Сазонова.- М.:Высш. Шк.,1984.-367с., ил.

[ПВ1]
