На скоростях до 115 200 бит/с для инфракрасной связи используются UART, совместимые с 16450/16550. В современных системных платах на использование инфракрасной связи может конфигурироваться порт COM2. В этом случае на переднюю панель компьютера устанавливается внешний приемопередатчик - "инфракрасный глаз", который подключается к разъему IR-Connector системной платы.

На средних и высоких скоростях обмена применяются специализированные микросхемы, ориентированные на интенсивный программно-управляемый обмен или DMA с возможностью прямого управления шиной.

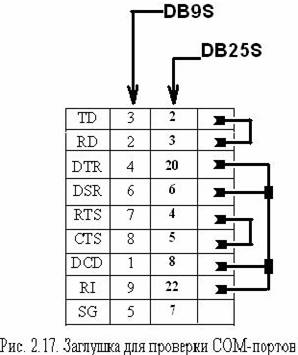

Инфракрасные излучатели не создают помех в радиочастотном диапазоне и обеспечивают конфиденциальность передачи. ИК-лучи не проходят через стены, поэтому зона приема ограничивается небольшим легко контролируемым пространством. Инфракрасная технология привлекательна для связи портативных компьютеров со стационарными компьютерами или док-станциями. Инфракрасный интерфейс имеют некоторые модели принтеров. 2.6. Функциональное тестирование В первом приближении СОМ-порт можно проверить диагностической программой (Checkit) без использования заглушек. Этот режим тестирования проверяет микросхему UART (внутренний диагностический режим) и вырабатывание прерываний, но не входные и выходные буферные микросхемы, которые являются более частыми источниками неприятностей. Если тест не проходит, причину следует искать или в конфликте адресов/прерываний, или в самой микросхеме UART. Для более достоверного тестирования рекомендуется использовать внешнюю заглушку, подключаемую к разъему СОМ порта (рис. 2.17). В отличие от LPT-порта у СОМ-порта количество входных сигналов превышает количество выходных, что позволяет выполнить полную проверку всех цепей. Заглушка соединяет выход приемника со входом передатчика. Обязательная для всех схем заглушек перемычка RTSCTS позволяет работать передатчику - без нее символы не смогут передаваться. Выходной сигнал DTR

обычно используют для проверки входных линий DSR, DCD и RI.

Если тест с внешней заглушкой не проходит, причину следует искать во внешних буферах, их питании или в шлейфах подключения внешних разъемов. Здесь может помочь осциллограф или вольтметр. Последовательность проверки может быть следующей:

1. Проверить наличие двуполярного питания выходных схем передатчиков (этот шаг логически первый, но поскольку он технически самый сложный, его можно отложить на крайний случай, когда появится желание заменить буферные микросхемы).

2. Проверить напряжение на выходах TD, RTS и DTR: после аппаратного сброса на выходе TD должен быть отрицательный потенциал около -12 В (по крайней мере ниже -5 В), а на выходах RTS и DTR - такой же положительный. Если этих потенциалов нет, возможна ошибка подключения разъема к плате через шлейф. Распространенные варианты:

Ø шлейф не подключен;

Ø шлейф подключен неправильно (разъем перевернут или вставлен со смещением);

Ø раскладка шлейфа не соответствует разъему платы.

Первые два варианта проверяются при внимательном осмотре, третий же может потребовать некоторых усилий. В табл. 2.1 приведены три варианта раскладки 10-проводного шлейфа разъема СОМ-порта, известных автору; для СОМ-портов на системных платах возможно существование и других. Теоретически шлейф должен поставляться в соответствии с разъемом платы, на которой расположен порт.

Если дело в ошибочной раскладке, то эти три выходных сигнала удастся обнаружить на других контактах разъемов (на входных контактах потенциал совсем небольшой). Если эти сигналы обнаружить не удалось, очевидно, вышли из строя буферные формирователи.

Функции BIOS для СОМ-портов

В процессе начального тестирования POST BIOS проверяет наличие последовательных портов (регистров UART 8250 или совместимых) по стандартным адресам и помещает базовые адреса обнаруженных портов в ячейки BIOS Data Area 0:0400, 0402, 0404, 0406. Эти ячейки хранят адреса портов с логическими именами СОМ 1-COM4. Нулевое значение адреса является признаком отсутствия порта с данным номером. В ячейки 0:047С, 047D, 047Е, 047F заносятся константы, задающие тайм-аут для портов.

Обнаруженные порты инициализируются на скорость обмена 2400 бит/с, 7 бит данных с контролем на четность
