История развития электроники

Страница: 12/16

При газовой эпитаксии водород с примесью четырех хлористого кремния (SiCl4 + H2) с контролируемой концентрацией пропускают через реактор (Рис. 5.1), в котором на графитовом основании (1) расположены кремниевые пластины (2). С помощью индукционного нагревателя графит прогревается выше 1000 0С эта температура необходима для обеспечения правильной ориентации осаждаемых атомов в решетке и получении монокристаллической пленки. В основе процесса лежит обратимая реакция: SiCl4 + 2H2 ↔ Si + 4HCl – прямая реакция соответствует получению эпитаксиальной пленки, обратная реакция травлению подложки. Для легирования эпитаксиальной пленки в газовый поток добавляют примесные атомы. Фосфорит (PH3) используют в качестве донорной примеси, а диборан (B2 H3) в качестве акцепторной примеси.

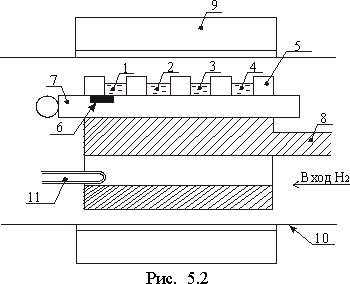

При жидкостной эпитаксии получают многочисленные структуры из разных материалов. На Рис. 5.2: 1, 2, 3, 4 – растворы

5 – скользящий графитовый держатель растворов

6 – подложка

7 – основной графитовый держатель

8 – толкатель

9 – электрическая печь

10 – кварцевая труба

11 – термофара

Подвижная конструкция с различными растворами последовательно подводит растворы к подложке. Таким образом получают гетеропереходы с различными материалами толщиной менее 1 мкм (Ge – Si, GaAs – GaP)

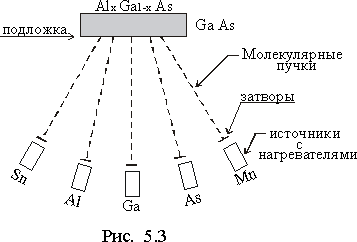

Молекулярно-лучевая эпитаксия проводится в сверхвысоком вакууме и основана на взаимодействии нескольких молекулярных пучков с нагретой монокристаллической подложкой. На Рис. 5.3 иллюстрируется процесс получения соединения AlxGa1–xAs. Каждый нагреватель содержит тигель, являющимся источником молекулярного пучка одного из основных элементов пленки. Температура каждого нагревателя выбирается таким образом, чтобы давление паров, испаренных материалов, было достаточно для образования молекулярных пучков. Подбором температуры нагревателя и подложки получают пленки со сложным химическим составом. Дополнительное управление процессом выращивания осуществляется с помощью специальных заслонок, расположенных между нагревателем и подложкой. Метод молекулярно-лучевой эпитаксии наиболее перспективен для твердотельной электроники в которой существенную роль играют слоистые структуры субмикронных размеров.

2) Окисление. Слой двуокиси кремния формируется обычно на подложке за счет химического соединения атомов кремния с кислородом, который подается к поверхности кремниевой подложки нагретой технической печи до температуры 900-1200 оС.

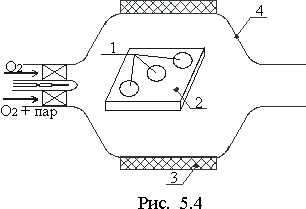

Рис. 5.4 : 1 – подложка

2 – кварцевая лодочка

3 – нагреватель

4 – кварцевая труба

Окислительной средой может быть сухой или влажный кислород. Окисление происходит быстрее в атмосфере влажного кислорода, поэтому оно используется для получения толстых пленок SiO2. Наиболее часто используется толщина окисла составляющая десятые доли мкм, а верхний практический предел 1–2 мкм.

5.2.2 Литографические процессы используемые для формирования токологии микросхем.

5.2.2.1 Фотолитография.

Фотолитография является основным технологическим процессом в микроэлектронике при получении линий шириной до 1 мкм и его долей. Сначала изготавливают оригинал топологии микросхемы в сильноувеличенном размере (до 500 раз). Затем делают фотографию с уменьшением в 100 раз, затем в 10 раз и т.д. пока окончательное изображение на пластине не будет точно соответствовать требуемой схеме. Полученная фотопластина используется в качестве маски для передачи рисунка на поверхность подложки. Рассмотрим фотолитографический процесс для получения отверстия в слое двуокиси кремния расположенном на подложке. Рис. 5.5

1 – стеклянный фотошаблон

2 – фоторезист

3 – SiO2 (окись кремния)

4 – кремниевая подложка

5 – светонепроницаемый рисунок на фотоэмульсии

6 – ультрафиолетовое излучение

Этапы:

а) Первичное покрытие

б) Контактная печать

в) После проявления

г) После травления

д) После удаления фоторезиста

Сначала на окисный слой наносят фоторезист (2), затем к фоторезисту прикладывают стеклянный фотошаблон (1) с рисунком соответствующим той части окисла, которая должна быть удалена (5). Экспонируют фотошаблон в ультрафиолетовых лучах (6). Проявляют. В процессе проявления не экспонированные участки фоторезиста (2) растворяются. Окисный слой в окне стравливают кислотным раствором и удаляют оставшийся слой фоторезиста – такой метод называется методом контактной печати. Кроме того используют проекционную печать, когда между фотошаблоном и подложкой располагают оптические линзы.

Реферат опубликован: 27/06/2006
