3) лучшее использование канала связи в случае применения специальных кодов, статистически согласованных с передаваемыми сообщениями;
4) получение информации в цифровой форме, что позволяет:
а) без сложных преобразований вводить информацию в цифровые вычислительные машины и устройства обработки данных;
б) осуществлять цифровую индикацию показаний, обеспечивающую меньшую погрешность при считывании и простоту цифровой регистрации данных.
Однако кодоимпульсные системы значительно сложнее других устройств ТИ. Поэтому их целесообразно использовать только в многоканальном исполнении.
Преобразование измеряемой величины в код
Преобразование непрерывной аналоговой величины в цифровой эквивалент — код — осуществляется с помощью аналого-цифровых преобразователей (АЦП). Как и в предыдущих импульсных устройствах ТИ, измеряемая величина может быть представлена в виде механического перемещения (углового или линейного) либо в виде электрической величины.
Преобразование перемещений в код. В основу преобразователей этого типа [5] положены два метода: метод пространственного кодирования и метод последовательного счета. При методе пространственного кодирования кодирующее устройство представляет собой маску, воспроизводящую требуемый код. Маска перемещается вместе с контролируемым объектом относительно считывающего устройства вращательно или поступательно. Выполнение маски и процесс считывания с нее показаний были рассмотрены в гл. 3. При методе последовательного счета подсчитывается число элементарных линейных перемещений, которое затем представляется в виде кода. Схема преобразователя перемещения в коде различением знака в зависимости от направления перемещения представлена на рис. 13.10. Два источника света падают на фотоэлементы Л и 5 (рис. 13.10, а). Контролируемый механизм в виде линейки с темными и светлыми участками, пропускающими свет, может передвигаться влево и вправо.
Преобразование электрических величин в код. Преобразование с промежуточным. параметром [5]. В этих устройствах измеряемая электрическая величина (обычно напряжение, хотя могут преобразовываться также ток и сопротивление) преобразуется во вспомогательный параметр (временной интервал, частоту или фазу), преобразуемый, в свою очередь, в число импульсов, которое далее кодируется. Кодирование происходит по следующим схемам.

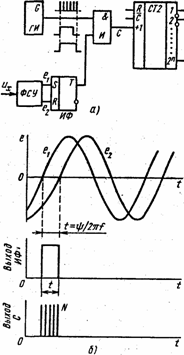

Напряжение — временной интервал — число—код. Кодирование по такой схеме показано на рис. 13.11, а. Для преобразования измеряемой величины Ux сначала в длительность импульса (временной интервал) может быть использован любой из рассмотренных время-импульсных преобразователей (ВИП). Элемент И открывается на время длительности импульса, снимаемого с ВИП. За это время с генератора стабильной частоты ГИ пройдет на счетчик тем больше импульсов, чем больше длительность импульса с ВИП. Сосчитанное число импульсов в виде двоичного кода снимается с выхода счетчика СГ2.
Точность преобразования зависит от совпадения фронтов импульса с ВИП длительностью Т с импульсами, поступающими от ГИ. На рис. 13.11,6 показано, что передний фронт импульса Т совпал с передним фронтом импульсов с ГИ. На счетчик с Г И прошло пять импульсов. Однако если импульс Г поступает на элемент И, как показано на рис. 13.11, в, то на счетчик с ГИ поступят только четыре импульса вместо пяти, т. е. возникнет отрицательная погрешность.
Совпадение передних фронтов импульсов Гит можно синхронизировать, но сделать так, чтобы длительность Т всегда была равна определенному числу периодов <, невозможно. Поэтому ошибка преобразования, обусловленная округлением измеряемой аналоговой величины, будет всегда. Ее можно уменьшить, увеличив частоту следования импульсов с ГИ.
В этом преобразователе возникают также дополнительные ошибки за счет нестабильности ГИ и ВИП и нелинейности характеристик преобразования ВИП. Последняя ошибка наиболее существенная; ее значение лежит в пределах погрешности преобразования.
|
|
