Производство чугуна. Материалы для плавки и процессы в доменной печи

Страница: 2/6

Усреднение материалов по химическому составу и свойствам необходимо для обеспечения ровного хода доменной печи. Одним из основных методов усреднения руды является ее послойная укладка в штабеля большой емкости.

Обогащение руды приобретает все большее значение. В настоящее время до плавки обогащают около 80% всей руды. Это связано с использованием все более бедных руд, а также руд с тонковкрапленными в пустой породе рудными зернами. Так, например, в результате обогащения бедных криворожских железистых кварцитов с 20-45% Fe получают концентраты с 60-65% Fe. Основным способом обогащения железной руды в нашей стране является магнитный. Сущность сухой магнитной сепарации состоит в том, что тонкоизмельченную руду помещают в магнитное поле, где магнитные частицы руды отделяются от пустой породы. При мокрой сепарации руда при воздействии на нее магнитного поля одновременно промывается водой. Этот способ более гигиеничен, чем предыдущий, при котором выделяется много пыли. Магнитное обогащение можно непосредственно использовать только для так называемых сильномагнитных магнетитовых и титаномагнетитовых руд. Для других руд – средне- и слабомагнитных – перед обогащением производят магнетизирующий обжиг.

Среди других методов обогащения наиболее распространен гравитационный: отсадка и разделение в тяжелых суспензиях (взвесях), в которых рудный минерал тонет, а частицы пустой породы всплывают.

Для удаления рыхлой песчаной и глинистой пустой породы применяют также наиболее простой и дешевый способ – промывку водой.

УСТРОЙСТВО ДОМЕННОЙ ПЕЧИ

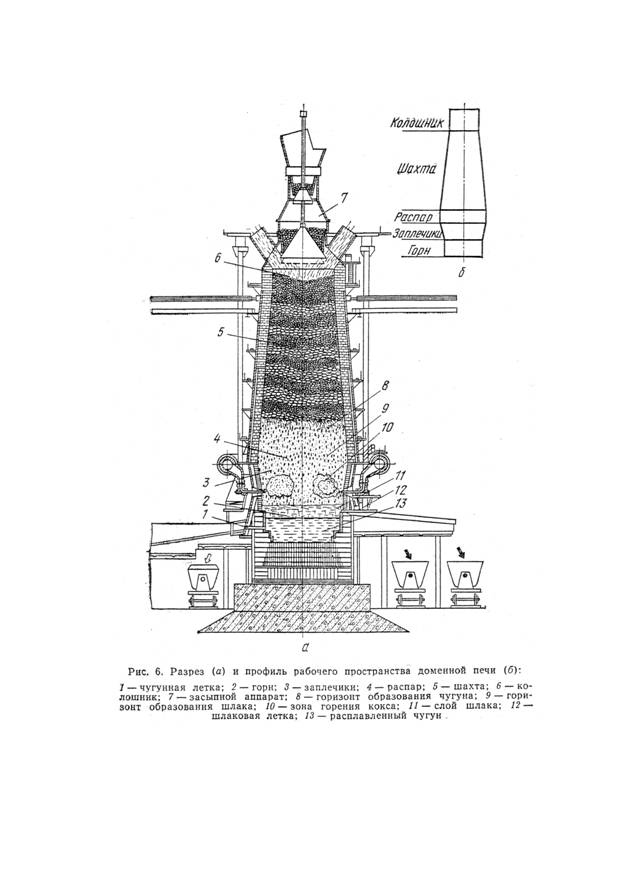

Доменная печь (рис.6) – вертикальная печь шахтного типа. Ее высота (до 35 м) примерно в 2,5-3 раза больше диаметра.

Стенки печи выкладывают из огнеупорных материалов – в основном из шамота. Нижнюю часть горна и его основание (лещадь) выполняют из особо огнеупорных материалов – углеродистых (графитизированных) блоков. Для повышения стойкости огнеупорной кладки в ней устанавливают (примерно на ¾ высоты печи) металлические холодильники, по которым циркулирует вода. Для уменьшения расхода воды (для крупных печей до 70000 м3 в сутки) применяют испарительное охлаждение, основанное на том, что поглощаемое тепло используется для парообразования.

Кладка печи снаружи заключена в стальной кожух толщиной до 40 мм. Для уменьшения нагрузки на нижнюю часть печи ее верхнюю часть (шахту) сооружают на стальном кольце, опирающемся на колонны.

С увеличением полезного объема (рабочего пространства) доменных печей повышается их экономичность.

Современные крупные доменные печи имеют объем 2000-3000 м3.

На Криворожском заводе с 1974 г. работает печь объемом 5000 м3.

Воздух для горения топлива вдувается через 14-36 фурм в верхнюю часть горна печи.

В современную доменную печь для выплавки 1т чугуна вдувается около 3000 м3 воздуха; его расход на крупных печах достигает 6000-7000 м3/мин, что обеспечивается быстроходными турбовоздуходувными машинами (3500-4500 об/мин). Воздух нагревается в специальных воздухонагревателях. Каждую доменную печь обслуживают три-четыре автоматически переключающихся воздухонагревателя.

Применение высокотемпературного дутья привело к значительной интенсификации плавки. За последние годы температура воздушного дутья была повышена до 1200-1300º С.

Значительный эффект дало повышение давления под колошником примерно до 2,5 атм., приводящее к уменьшению скорости газа, улучшению теплообмена и интенсификации физико-химических процессов. Крупнейшим усовершенствованием явилось обогащение дутья кислородом (до 30%). Наибольший эффект дало комплексное использование этих мер при применении природного газа. Производительность печей повысилась примерно на 50%, а расход кокса снизился на 25-30%.

Доменная печь работает непрерывно в течение 5-10 лет. Для этого по мере необходимости в нее загружают отдельными порциями (колошами) шихтовые материалы, периодически выпускают чугун и шлак, непрерывно удаляют доменные газы.

Для выплавки 1т передельного (мартеновского) чугуна в среднем расходуется около 1,8т офлюсованного агломерата, 550 кг кокса. Таким образом, печь объемом 3000 м3 в сутки потребляет примерно 8500т шихтовых материалов и выплавляет около 5000-5500т чугуна.
