Исследование работы триггеров в интегральном исполнении

Страница: 2/5

2.4.3. В режиме “Запись “0” и “Запись “1” универсальный триггер функционирует как стандартный D-триггер.

2.4.4. Последняя строчка в таблице 1 иллюстрирует ситуацию, когда, с одной стороны, производится запись “0” по входу D, а с другой стороны - установка “1” по входу S. В этом и подобных случаях триггер подчиняется сигналам на установочных входах R и S.

2.4.5. Если триггер имеет динамический вход синхронизации С (как это показано на рис.2), то в таблице истинности для положительного и отрицательного фронта вводятся специальные обозначения (“_| ” и “ |_”) соответственно).

2.5. Для описания работы триггера используется также функция перехода F, которая может принимать следующие четыре значения:

F = 0 (триггер не изменил состояние “0”);

F = 1 (триггер не изменил состояние “1”);

F = Ñ (триггер перешел из состояния “1” в состояние “0”);

F = D (триггер перешел из состояния “0” в состояние “1”).

Функция перехода может быть представлена в виде таблицы, подобной таблице истинности. Для триггера с прямыми входами функция перехода имеет вид (табл.2):

Таблица 2

S

R

F

0

X

0

1

X

0

1

0

0

1

Ñ

D

Знак Х обозначает безразличное состояние, т.е. на вход может быть подана как логическая единица “1”, так и логический ноль “0”. Значения функции перехода логически следуют из таблицы истинности данного триггера.

2.6. Универсальные триггеры могут быть переведены в счетный режим работы, т.е. такой режим, при котором состояние триггера изменяется на противоположное с приходом каждого последующего импульса синхронизации (или импульса счета) на его С-вход.

В случае D-триггера для реализации этого режима инверсный выход соединяют с D-входом. В случае JK-триггера устанавливают входные управляющие сигналы J = K = 1.

3. Описание объекта и средств исследования

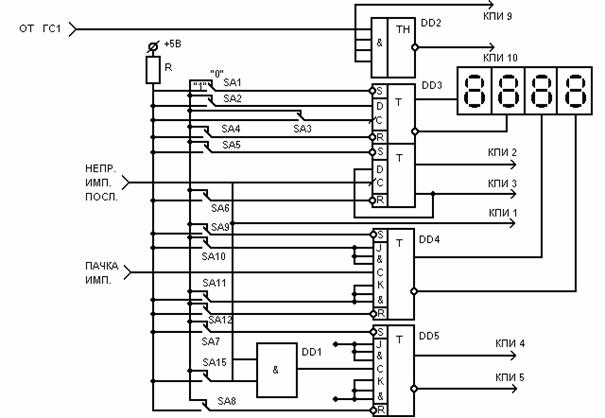

Рис.4

Электрическая схема исследуемого устройства представлена на рис.4. Элемент ДД2 представляет собой триггер Шмидта, построенный на микросхеме типа К155ТЛ1. Элемент ДД3 представляет собой два универсальных D-триггера, собранных на микросхеме К155ТМ2, а элементы ДД4 и ДД5 - универсальные JK-триггеры, собранные на микросхемах К155ТВ1.

3.1. Исследование элемента ДД2.

3.1.1. Сигнал с измерительного генератора Л31 подается на входы триггера, обьединенные по схеме “И”. Для этого выход “10В” генератора Л31 соединяется с гнездом “Вход ГС1” на блоке управления К32, а кнопка “ВСВ |_ ВНК” над гнездом “ГС1” должна находиться в отжатом состоянии.

3.1.2. Входные и выходные сигналы триггера поступают в каналы передачи информации (КПИ) номер 9 и 10 соответственно. Для наблюдения указанных сигналов на экране мультиметра необходимо, чтобы кнопка “ВСВ |_ ВНК” в поле надписи “КВУ” и кнопка “Коммутатор” находились в отжатом состоянии. Отдельное наблюдение сигналов на входе и выходе триггера производится путем нажатия кнопок “ВХ1” и “ВХ2” соответственно, а одновременное наблюдение - нажатием кнопки “Коммут.” под надписью “Контроль V ~“.

3.1.3. В режиме наблюдения одновременно двух сигналов на экране мультиметра величина и взаимное расположение этих сигналов регулируется ручками “~ “ и “­¯ “ соответственно в поле надписи “Коммутатор” отдельно для каждого канала (“ВХ1” для КПИ 10 и “ВХ2” для КПИ 9).

3.2. Исследование элемента ДД3 в статическом и динамическом режиме.

3.2.1. Логические сигналы “0” и “1” на входе триггеров задаются с помощью кнопок с фиксацией SA1 ¸ SA6, расположенных на передней панели блока К32 под надписью “Программатор кодов”. Отжатое состояние кнопки соответствует заданию логического “0”, а нажатое - заданию логической “1”. Нажатое состояние кнопки сопровождается загоранием соответствующего светодиода зеленого цвета, расположенного вблизи данной кнопки “Программатора кодов”.
