Для регистрации информации используется переход от одного состояния намагниченности в противоположное. Этот переход является «отпечатком», который может быть обнаружен с помощью МГ чтения.
Для горизонтальной магнитной записи МГ записи имеет небольшой зазор, через который замыкается магнитный поток. Под действием тока в обмотке домены носителя ориентируются в одном направлении. Если изменить направление тока записи Iw , то ориентация доменов будет противоположной (рис. 12.2). Количество переходов, размещаемых на единице площади носителя, называют физической плотностью записи. Этот параметр зависит от метода магнитной записи, величины зазора в МГ и ее конструкции, расстояния между МГ и покрытием носителя и др.
Если плотность записи очень большая, то соседние переходы влияют друг на друга и это должно учитываться при построении схем записи и воспроизведения.
Магнитная головка чтения позволяет определить моменты времени, когда при движении носителя под ней оказываются границы между участками с противоположными состояниями намагниченности. Магнитный поток, создаваемый доменами носителя, частично замыкается через магнитопровод МГ чтения. Для сокращения длительности импульса воспроизведения уменьшают зазор в головке, толщину магнитного покрытия и расстояние между МГ и покрытием.
Если расстояние от МГ до покрытия равно нулю, то реализуется контактная запись (НМЛ, НГМД). Трение между носителем и МГ вызывает их износ и ограничивает скорость движения носителя. При использовании НЖМД реализуют бесконтактную запись, при которой МГ находится на расстоянии 0,2-5 мкм над поверхностью носителя.
3. Схемы записи и воспроизведения

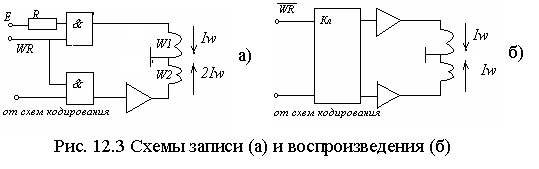

Чтобы создать магнитный поток МГ, в ее обмотке должен протекать ток Iw или -Iw в процессе записи, а чтобы предотвратить разрушение записанной информации при хранении и считывании, ток записи должен отсутствовать. Этого можно добиться с помощью следующей схемы (рис. 12.3,а). МГ записи имеет две обмотки W1 и W2 , включенные встречно. При наличии разрешающего сигнала записи WR ток от источника через резистор R протекает по обмотке W1 , переводя носитель в одно из состояний намагниченности. Противоположное состояние намагниченности создается при протекании тока 2Iw по обмотке W2. Этот ток формируется усилителем записи при наличии сигнала разрешения записи и сигнала от схем кодирования.
Использование элементов с тремя состояниями (Кл – ключ, переключатель) позволяет уменьшить энергетические затраты и несколько повысить быстродействие, так как требует коммутации меньших токов (рис. 12.3, б). При считывании необходимо выделять слабые полезные сигналы на фоне помех и амплитудно-частотных искажений.
|
|
4. Представление цифровой информации на внешнем носителе
Способы записи устанавливают соответствие отпечатков на поверхности носителя значениям «0» и «1». Наиболее распространенными являются способы записи без возврата к нулю (БВН), частотной (ЧМ) и фазовой (ФМ) модуляции, группового кодирования (ГК). Трактом или каналом записи-воспроизведения называют совокупность аппаратных средств, позволяющих при операциях записи получать отпечатки и восстанавливать записанную кодовую последовательность при операциях чтения. При магнитной записи основными компонентами тракта являются головка записи и воспроизведения, усилители записи и воспроизведения, детекторы информационных и синхронизирующих сигналов, схемы управления.
