1.3.1. Расчет параметров
Рассчитаем оценки параметров кольцевого гиперкуба при n=3, m=3. Где n – количество измерений, а m – размерность.
1. Диаметр (D)
;
2. Степень (S)
S=2n = 6;
3. Количество узлов (N)
4. Общее число связей
5. Отказоустойчивость
2. Алгоритмы механизма когерентности для обобщенного кольцевого гиперкуба

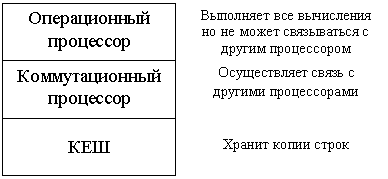

Для КС типа обобщенный кольцевой гиперкуба можно реализовать алгоритм механизма поддержания когерентности - DASH, описанный выше в п.1.2.2.2. Так как узел гиперкуба можно подразумевать как ЦП разделенный на:
|
|
2.1 Операция чтения
2.2 Операция записи
Заключение
В данной работе мы изучили механизмы поддержания когерентности. Алгоритмы их работы. Рассмотрели КС типа обобщенный кольцевой гиперкуб, рассчитали основные оценки параметров данного гиперкуба (Рис. 1). Более подробно мы остановились на алгоритме DASH, который в наибольшей степени подходит к КС типа обобщенный кольцевой гиперкуб. При построении алгоритма мы видим, что для данной КС с непосредственными связями, чем больше структура, тем дольше ожидание ЦП на запросы запрещения строки. Т.к. с увеличением структуры будет увеличиваться диаметр и до последнего узла сообщение будет доходить с большим опозданием, что вызовет простой запросившего процессора.
В тоже время, если бы мы использовали структуру с магистральными связями, данный алгоритм поддержания когерентности будет работать гораздо эффективнее, т.к. диаметр будет постоянен.
Список литературы
1. Артамонов Г.Т. «Топология регулярных вычислительных сетей и сред.№» М.: Радио и связь, 1985.
2. Власов А.А. «Коммутационные структуры и коммуникационные среды: Лабораторный практикум.» – Йошкар-Ола: МарГТУ, 2002.
3. Горяшко А.П. «Специализированные вычислительные структуры.» /Искусственный интеллект, Кн.3. Программные и аппаратные средства. М.: Радио и связь, 1987.
4. Корнеев В.В. «Параллельные ВС», М., Нолидж, 1999.
5. www.narod.nov.ru/par.html «Мультипроцессорная когерентность кеш-памяти»
