3. Эквивалентная схема полевого транзистора.

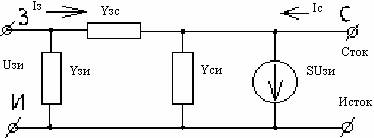

Рис. 4. Эквивалентная схема полевого транзистора.
Эквивалентная схема полевого транзистора, элементы которой выражены через у-параметры, приведен на рис. 4. При таком подключении каждая из проводимости имеет физический смысл.
4. Параметры полевого транзистора.
Входная проводимость определяется проводимостью участка затвор - исток уЗИ. = у11 + у12 ; выходная проводимость - проводимость участка сток - исток уСИ = у22 + у21 ; функции передачи - крутизной вольт-амперной характеристики S = у21 - у12 ; функция обратной передачи - проходной проводимостью уЗС = у12 . Эти параметры применяются за первичные параметры полевого транзистора, используемого в качестве четырехполюсника. Если первичные параметры четырехполюсника для схем с общим истоком определены, то можно рассчитать параметры для любой другой схемы включения полевого транзистора.
Начальный ток стока IС.нач - ток стока при напряжении между затвором и истоком, равном нулю и напряжении на стоке, равном или превышающим напряжение насыщения. Остаточный ток стока IС.ост - ток стока при напряжении между затвором и истоком, превышающем напряжение отсечки. Ток утечки затвора IЗ.ут - ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой. Обратный ток перехода затвор - сток IЗСО - ток, протекающий в цепи затвор - сток при заданном обратном напряжении между затвором и стоком и разомкнутыми остальными выводами. Обратный ток перехода затвор - исток I ЗИО - ток, протекающий в цепи затвор - исток при заданном обратном напряжении между затвором и истоком и разомкнутыми остальными выводами.
Напряжение отсечки полевого транзистора UЗИ.отс - напряжение между затвором и истоком транзистора с р -п переходом или изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения. Пороговое напряжение полевого транзистора UЗИ.пор - напряжение между затвором и истоком транзистора с изолированным затвором, работающего в режиме обогащения, при котором ток стока достигает заданного низкого значения.
Крутизна характеристик полевого транзистора S - отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
Входная емкость полевого транзистора С11и - емкость между затвором и истоком при коротком замыкании по переменному току на выходе в схеме с общим истоком. Выходная емкость полевого транзистора С22и - емкость между стоком и истоком при коротком замыкании по переменному току на входе в схеме с общим истоком. Проходная емкость полевого транзистора C12и - емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком. Емкость затвор -сток СЗСО - емкость между затвором и стоком при разомкнутых по переменному току остальных выводах. Емкость затвор - исток СЗИО емкость между затвором и истоком при разомкнутых по переменному току остальных выводах.
Коэффициент усиления по мощности Кур - отношение мощности на выходе полевого транзистора к мощности на входе при определенной частоте и схеме включения.
4.1. Частотные свойства.
Частотные свойства полевых транзисторов определяются постоянной времени RC - цепи затвора. Поскольку входная емкость С11и у транзисторов с р-п переходом велика (десятки пикофарад), их применение в усилительных каскадах с большим входным сопротивлением возможно в диапазоне частот, ре превышающих сотен килогерц - единиц мегагерц.
