Полупроводниковая структура транзистора типов p-n-p и n-p-n Существуют три способа включения транзистора: с общей базой (ОБ), с общим эмиттером (ОЭ), и общим коллектором (ОК). Различие в способах включения зависит от того, какой из выводов транзистора является общим для входной и выходной цепей. В схеме ОБ общей точкой входной и выходной цепей является база, в схеме ОЭ- эмиттер, в схеме ОК – коллектор.
В силу того, что статические характеристики транзистора в схемах ОЭ или ОК примерно одинаковы, рассматриваются характеристики только для двух способов включения : ОБ или ОЭ.

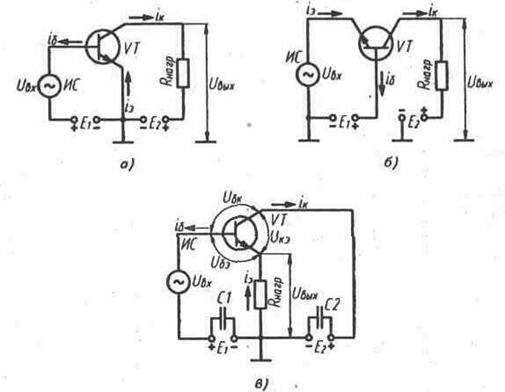

Схемы включения транзисторов
а.) с общим эмиттером; б) с общей базой; в) с общим коллектором. ИС — источник сигнала, подаваемого на вход транзистора, Uвх, Uвых — входное и выходное напряжения сигнала, Uбэ, Uбк, Uкэ — напряжения между базой и эмиттером, базой коллектором, коллектором и эмиттером, iб,iэ,iк- токи базы, эмиттера и коллектора, E1, Е2 — источники питания, С1, С2, — конденсаторы большой емкости, сопротивление которых для переменного сигнала является малым и через которые коллектор по переменному току замкнут, являясь в схеме общим.
Список литературы:
1. Виноградов Ю.В. “Основы электронной и полупроводниковой техники”.
2. Ю.С. Забродин “Промышленная электроника”
3. И.М. Викулин “Физика полупроводниковых приборов”
