В качестве южного моста в этом наборе логики используется уже знакомая нам по чипсету i815E микросхема ICH2, а в качестве северного моста – новый MCH Intel 82850, в числе ключевых особенностей которого следует отметить поддержку двух каналов Rambus, каждый из которых может функционировать с парой модулей RIMM, поддержку 400-мегагерцовой системной шины и AGP 4x.
3.1 Материнские платы
Ввиду дороговизны самого чипсета i850, который стоит $75, а также ввиду того, что платы под Pentium 4 должны иметь шестислойную PCB, производить их достаточно сложно и дорого. Поэтому, только ограниченное число производителей системных плат высказало желание ввязаться в производство плат под Socket 423. В ближайшее время платы под Pentium 4 будут выпускаться только восемью производителями. Спецификации некоторых таких плат уже известны:
|
Плата |
Чипсет |
Форм-фактор |
RIMM |
AGP |
PCI |
CNR |
Примечания |
|
Aopen AX4T |
i850 |
ATX |
4 |
AGP Pro |
5 |
1 | |
|
ASUS P4T |
i850 |
ATX |
4 |
AGP Pro |
5 |
0 |
Возможности для разгона CPU |
|
Gigabyte GA-8TX |
i850 |
ATX |
4 |
AGP Pro |
5 |
1 |
Интегрированный Creative CT5880 |
|
Intel D850GB |
i850 |
ATX |
4 |
AGP Pro |
5 |
1 | |
|
MSI MS-6339 |
i850 |
ATX |
4 |
1 |
5 |
1 |
Как можно видеть из таблицы, все платы под Pentium 4 похожи друг на друга: все имеют по четыре слота для RIMM и по пять слотов PCI. Большинство плат будет оборудоваться слотом AGP Pro, позволяющим использовать профессиональные графические карты с повышенным энергопотреблением.
3.2 ATX 2.03
Помимо новых системных плат и новых кулеров, как это парадоксально не звучит, новый процессор будет требовать и новый корпус, совместимый со спецификацией ATX 2.03. И вызвано это двумя причинами.

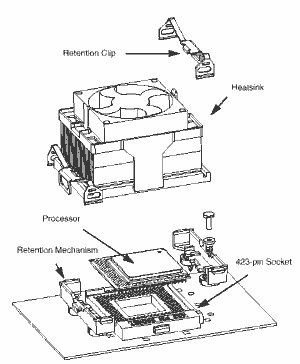

Во-первых, ввиду того что кулеры для Pentium 4 имеют большие радиаторы, масса которых может достигать 450 г, крепить к процессорному сокету их больше нельзя. Теперь для удерживания кулера будет использоваться специальный ретеншн-механизм, крепящийся при помощи четырех болтов непосредственно к корпусу. Соответственно, корпус должен иметь дополнительные крепежные отверстия.
Дополнительный плюс, который дает использование ретеншн-механизма для кулера, это уменьшение электромагнитного влияния процессора, работающего на сверхвысоких частотах, на другие компоненты системной платы. Вторым новым требованием спецификации ATX 2.03 является наличие у блока питания дополнительного четырехжильного кабеля питания, подключаемого к системной плате, с способ крепления напряжениями 12 и 5 В.
