Расчет корректирующих цепей широкополосных усилительных каскадов

Страница: 7/19

Решение. По известным , и из (5.2) получим =4,75. Подставляя в (1.25) и (1.29) найдем =4 Ом; =1,03. Рассчитывая по (1.28) и подставляя в (1.26), (1.27) получим =50,5 пФ. По известным , , , и из (1.30) определим = 407 МГц. По формулам (1.31), (1.32) найдем = 71 пФ, = 600 Ом.

4.2 ПРОМЕЖУТОЧНЫЙ КАСКАД

Схема каскада по переменному току приведена на рисунке 1.10.

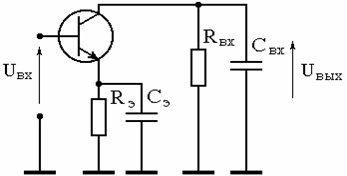

Рисунок 4.2. Схема промежуточного каскада с эмиттерной

коррекцией

В соответствии с [1] модуль коэффициента усиления каскада в области верхних частот, при выборе элементов коррекции соответствующими оптимальной по Брауде АЧХ, описывается выражением (1.23). В данном случае, при заданном значении , оптимальное значение определяется из соотношения:

, (1.33)

где .

Значения , , каскада рассчитываются по формулам (1.30), (1.31), (1.32), при этом в (1.24), (1.28) и (1.31) величина заменяется на .

Пример 6. Рассчитать , , , , каскада с эмиттерной коррекцией, схема каскада приведена на рисунке 4.2, при использовании транзистора КТ610А (данные транзистора приведены в примере 1) и условий: =0,9; =10; =71,5 пФ; =300 Ом (предполагается, что нагрузкой данного каскада является входное сопротивление каскада рассчитанного в примере 5, а в коллекторе транзистора стоит резистор с номиналом 600 Ом.

Решение. По известным , и из (1.24) получим =28,5. Подставляя в (1.25) найдем =29 Ом. Зная и , по (1.33) определим =0,76. Рассчитывая по (1.28) и подставляя в (1.26), (1.27) получим =201 пФ. По известным , , , , из (1.30) определим =284 МГц. По формулам (1.31), (1.32) найдем =44 пФ; =3590 Ом.
