План реферата
Основы теории пайки металлов……………………1
Технология пайки………………………………… .2
Флюсы ………………………………………………3
Припои………………………………………………4
Подготовка деталей к пайке……………………… 5
Основы теории пайки металлов
Пайка - сложный физико-химический процесс получения соединения в результате
Взаимодействия твердого паяемого (основного) и жидкого присадочного металла
(припоя)

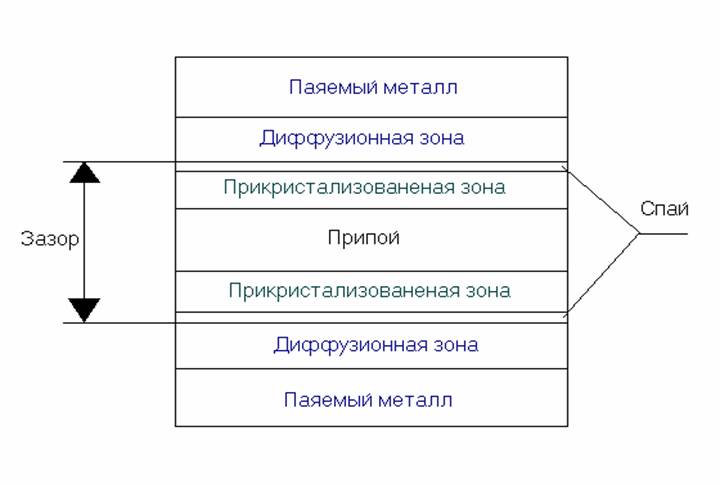

Паяное соединение неоднородно по строению и составу. Паяный шов включают в себя спаи, диффузионные зоны и место припоя кристаллизовавшегося в зазоре между деталями с прикристаллизованными ионами.
Спай – переходный слой, образующийся в результате вследствие физико-химического взаимодействия расплавленного припоя с паяемым металлом. Контактная поверхность плавится в результате теплообмена с припоем.
Диффузионная зона – результат взаимной диффузии припоя и паяемого металла.
Прикристаллизованная зона – результат концентрирования в области спая тугоплавких компонентов при кристаллизации расплава.
Прочностные характеристики паяного соединения определяется возникновением химических связей между пограничными слоями припоя и паяемого металла (адгезией), а также сцеплением частиц внутри припоя или паяемого металла между собой (когезией).
Особенности процесса кристаллизации вызваны:
Малым зазором (0,05…0,07 мм) между деталями;
Различием химических составов припоя и паяемого металла;
Кратковременностью физико-химических взаимодействий между соединяемыми металлами расплавом припоя и газовой средой.
Вследствие малого зазора, в процессе пайки между деталями образуется незначительное количество жидкого припоя, активно взаимодействующего с паяемыми металлами. В жидкий припой, вследствие диффузии, попадают примеси, а в металл переходят некоторые компоненты припоя. Изменение жидкой фазы приводит к изменению структуры металла шва и температуры кристаллизации.
Кристаллизацию шва рассматривают как двустороннее, направленное к центру, заращивание зазора. Характер кристаллизации определяется скоростью остывания и величиной зазора.
При пайке получают соединения с межатомными связями с помощью нагрева их до температуры ниже температуры их автономного плавления, смачиванием поверхностей расплавом припоя с дальнейшим затеканием его в зазор и кристаллизацией. При этом имеет место взаимодействие:
Паяемый материал- расплав припоя – расплав флюса
при температуре ниже плавления паяемых материалов.
Технология пайки
Получение паяного соединения состоит из нескольких этапов:
Предварительная подготовка паяемых соединений;
Нагрев соединяемых деталей до температуры ниже температуры плавления паяемых деталей;
Удаление окисной плёнки с поверхностей паяемых металлов с помощью флюса;
Введение в зазор между паяемыми деталями жидкой полоски припоя;
Взаимодействие между паяемыми деталями и припоем;
Кристаллизация жидкой формы припоя, находящейся между спаевыми деталями;
Пайкой можно соединять любые металлы и их сплавы. В качестве припоя используются чистые металлы (они плавятся при строго фиксированной температуре) и их сплавы (они плавятся в определенном интервале температур).
Разница между температурами начала плавления и полного расплавления называется интервалом кристаллизации. При осуществлении процесса пайки необходимо выполнение температурного условия:
t1 > t2 > t3 > t4
где t1 – температура начала плавления материала детали
t2 – температура нагрева детали при пайке;
t3 – температура плавления припоя;
t4 – рабочая температура паянного соединения;
Флюсы
Флюсы применяются для удаления окисной пленки с поверхности основного металла и припоя, а также для недопущения окисления при пайке. Флюсы могут быть:
Твердыми:
Жидкими;
Пастообразными;
В процессе нагревания соединяемых металлов твердый флюс плавится, смачивает поверхности деталей и припоя и взаимодействует с окисной пленкой. Флюс должен взаимодействовать с окисной плёнкой прежде, чем расплавится припой.
Флюсы могут содержать вещества, которые:
Вступают во взаимодействие с окисной пленкой, образуя шлаки, легко растворимые во флюсы;
Растворяют окисную пленку
Вступают в реакцию замещения с окислами труднопаяемого металла и образуют оксиды легкорастворимые во флюсе.
Флюсы классифицируют по признакам:
температурному интервалу пайки на низкотемпературные (t<4500C) и высокотемпературные (t>4500C);
Природе растворителя на водные и неводные;
Природе активатора на канифольные, галогенидные, фтороборатные, анилиновые, кислотные и т.д.;
По агрегатному состоянию на твердые, жидкие и пастообразные
3.1Пример флюса
Для низкотемпературной пайки меди используют канифоль.
Канифоль - твёрдое стекловидно6е вещество с температурой плавления 1250С,
получаемое из сосновой смолы. Флюсовый эффект связан с содержанием в ней абиетиновой кислоты, растворяющей окислы меди. При температуре 300-4000С канифоль разлагается с выделением углерода и водорода. Вследствие этого окислы меди интенсивно восстанавливаются.
Реферат опубликован: 9/03/2006
