Страница: 4/4
Rэ =
=1.247е3 Ом;
=3.33В - Напряжение на эмиттере.
Rф=(Еп - Uкэ)/Iкэ - Rк - Rэ = 459.2 Ом;- сопротивление RC - фильтра в коллекторной цепи.
Применение Н.Ч. - коррекции позволяет использовать разделительный конденсатор меньшей емкости.
= 3.58е-8 Ф;- скорректированное значение разделительного конденсатора.
= 1.5е-8 Ф; - емкость фильтра в цепи коллектора.
= 2.98е-7 Ф;- Емкость эмиттера.
Расчет цепи делителя , обеспечивающей заданную температурную нестабильность коллекторного тока.
=3.771е-5 А. -ток делителя.
= 1е5 Ом
=1.06е5 Ом
Номиналы элементов, приведенные к стандартному ряду.
Номиналы элементов первого каскада.
Rф=700 Ом; Rэ=1.6е3Ом; Rб1=8.5е4Ом ; Rб2=1е5 Ом; Cр= 1е-8 Ф; Cф= 8е-9Ф; Cэ=2е-7Ф; Rк=350 ;
Номиналы элементов второго каскада.
Rф=450 Ом; Rэ=1.3е3Ом; Rб1=1е5Ом ; Rб2=1е5 Ом; Cр= 2.6е-9Ф; Cф= 1.5е-8 Ф; Cэ=3е-7Ф; Rк=160 ;
Оценка входной цепи .
Определим коэффициент передачи входной цепи в области средних частот
и ее верхнюю граничную частоту.
Зададимся g = 0.2
= 1.124 - Коэффициент передачи входной цепи .
= 1.1е7 Гц
Верхняя граничная частота входной цепи значительно больше
верхней требуемой частоты каждого из каскадов.
При моделировании на ЭВМ учитывалось влияние входной цепи.

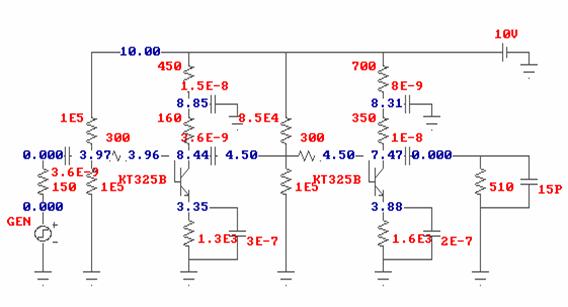

Оценка результатов в программе «MICROCAB»
1. Оценка по постоянному току.

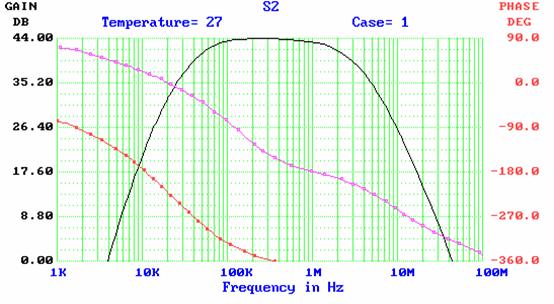

2. А.Ч.Х. усилителя.

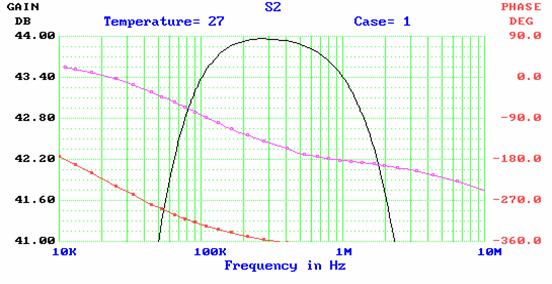

3. А.Ч.Х. - по уровню -07.
Реализуемые схемой - верхняя частота Fв = 2.3Мгц , нижняя частота Fн = 50кГц
и коэффициент усиления К = 44Дб = 158 - полностью соответствуют заданным
требованиям по полосе и усилению.
