С1
= 42.46 (мкФ).
Выбираем ближайший - 50 мкФ.
Для заданной полосы частот емкость конденсатора С2 должна быть равна десяткам микрофарад, возьмем 20 мкФ.

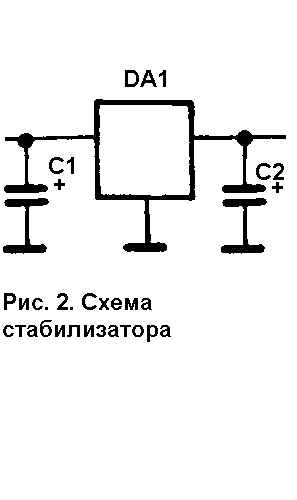

Теперь рассчитаем стабилизатор напряжения с требуемыми параметрами. Входные цепи блока питания состоят из понижающего сетевого трансформатора и мостового выпрямителя. Схема стабилизатора напряжения показана на рис. 2.
Так как потребляемая схемой мощность небольшая, в качестве стабилизатора DA1 возьмем специально предназначенную микросхему К142ЕН8А, обеспечивающую выходное напряжение + 9 В и ток в нагрузке до 1 А. Данная микросхема обеспечивает коэффициент пульсаций на выходе примерно 0.03, что удовлетворяет заданию. Для нормальной работы напряжение на входе микросхемы должно быть не менее 12 Вольт, поэтому конденсаторы С1 и С2 выбираем на рабочее напряжение 25 В и емкостью 500 мкФ.
Литература.
1. Жеребцов И. П. Основы электроники. - Л.: Энергоатомиздат, 1989.
2. Транзисторы: Справочник . - М.: Радио и связь, 1990.
3. Цифровые и аналоговые интегральные микросхемы: Справочник. - М.: Радио и связь, 1990.
