(8),
предварительно переведем
в разы по формуле:
(9),
Расчет формулы (9):
0,875
Расчет формулы (8):
полученное затухание реально, т.к по условию оно реально, если > 0,01. Следовательно,
обеспечивается резонансной нагрузкой УРЧ.
Далее, решается вопрос о выборе схем последующих каскадов и выбираются соответствующие ИМС.
4. Выбор ИМС, используемой в качестве УВЧ, преобразователя, УПЧ, ЧД а так же предварительного УЗЧ.
В виду того, что в требуемом к расчету диапазоне рабочих частот, очень затруднительно согласовывать отдельные каскады на ИМС, из-за устаревшей элементной базы, в качестве УВЧ, преобразователя, УПЧ, ЧД а так же предварительного УЗЧ, применяется ИМС К174ХА34 (аналог TDA7021) [3].
ИМС К174ХА34 включает в себя так же фильтр промежуточной частоты (см. структурную схему на рисунке 4). Так же необходимо заметить, что недостающие 1,5 дБ, составляющие (которые не обеспечиваются входной цепью и должны обеспечиваться, по расчету, одиночным контуром), обеспечиваются внутри ИМС.
К174ХА34 имеет следующие характеристики:
Электрические параметры:
Номинальное напряжение питания,
, В …………………………………… .… . 3
Ток потребляемый,
, мА, при = 3 не более …………………………………6,3
Выходное напряжение НЧ, мВ, при = 2,7,
= 69 МГц не менее ………… … 80
Коэффициент ослабления амплитудной модуляции,
, дБ не менее …………… .…… 30
Коэффициент гармоник,
, % не более ………………………………………………… 2,5
Отношение сигнал/шум,
, дБ не менее ………………………………………………… . 40
Предельно допустимые данные:
, В, минимальное …………………………………………………………… .……… . 1,8
максимальное …………………………………………………………………………. 6
Напряжение входное,
, минимальное …………… .……… ……………………. 10 мкВ
максимальное ……………………………………………… . 1 мВ
Диапазон частот входного сигнала, МГц,
………… …………………………… .… 1,5
…….…………………………………… 110
Назначение выводов:
1, 2 – фильтр нижних частот
3 - общий
4 – питание (UCC)
5 – контур гетеродина
6, 13, 16 – блокировка
7, 8, 10, 11 – фильтр промежуточной частоты
9 – уровень напряжения поля
12 – вход высокой частоты
14 – выход звуковой частоты
15 – вход обратной связи
Структурная схема ИМС К174ХА34 приведена на рисунке 4, страница 15. Схема включения ИМС К174ХА34 приведена на рисунке 5, страница 16.
Данная схема имеет полный набор функций ЧМ РПУ, однако не обеспечивает заданной для расчета выходной мощности. Поэтому необходимо выбрать ИМС в качестве УЗЧ, которая бы удовлетворяла заданным параметрам.

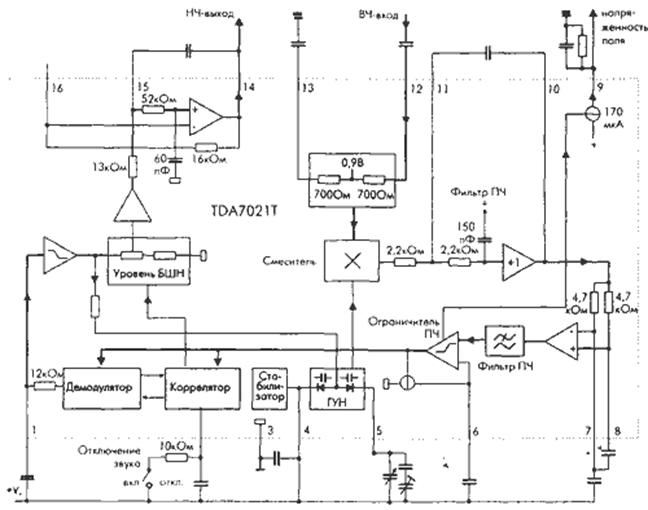

Рисунок 4 – Структурная схема ИМС К174ХА34.
5. Выбор ИМС, используемой в качестве оконечного УЗЧ.
5.1 Предварительный расчет УЗЧ. Определение коэффициента усиления УЗЧ по формуле:
