Подложка. В качестве подложки выбирают кремний p- типа проводимости легированный бором КДБ (100) с концентрацией примеси 1015 - 1016см-3. Выбор такой концентрации обусловлен несколькими причинами. С одной стороны уменьшение содержания примеси приводит к снижению чувствительности порогового напряжения к напряжению смещения на подложке и уменьшению емкости p-n переходов, приводя к увеличению быстродействия транзистора. С другой стороны возрастает концентрация неосновных носителей, вызывающих рост тока утечки через обратно смещенный p-n переход, что может привести к соприкосновению областей пространственного заряда стока и истока транзистора (прокол). Одним из вариантов решения этого противоречия является выращивание слаболегированных эпитаксиальных кремниевых слоев на сильнолегированной подложке, имеющей малую концентрацию неосновных носителей.
Ориентация кремниевой подложки (100) имеет преимущество по сравнению с (111), заключающееся с более высокой подвижности электронов, обусловленной низкой плотностью поверхностных состояний на границе кремний-диэлектрик.
2.2 Этапы технологического процесса.
1 этап.

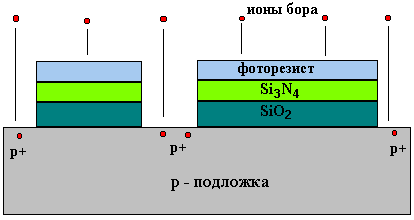

Ионная имплантация бора для создания изоляции между транзисторами с помощью p-n переходов.
На поверхность кремниевой подложки наносятся промежуточный слой термической двуокиси кремния и слой нитрида кремния, играющий роль маски при последующем локальном окислении кремния. Далее с помощью процесса литографии на поверхности вытравливаются окна, в которые осуществляется ионная имплантация бора. Иногда имплантацию осуществляют через слой окисла для уменьшения концентрации примеси в подложке и глубины ее проникновения.
2 этап.
На этом этапе проводятся следующие технологические операции:
- локальное окисление кремния (ЛОКОС процесс);
- формирование подзатворного окисла (после удаления промежуточных
слоев двуокиси и нитрида кремния);

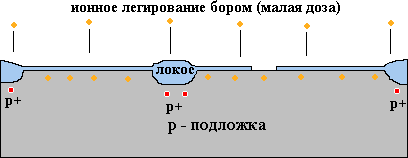

- имплантация бора для регулировки порогового напряжения нормально
закрытых транзисторов; -
- формирование окна под скрытый контакт.
3 этап.

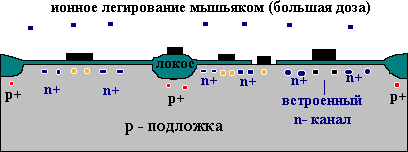

На данном этапе проводится ионная имплантация мышьяка для формирования канала нормально открытого транзистора. Использование мышьяка вместо фосфора обусловлено меньшей его глубиной в полупроводниковую подложку.
4 этап.
Проводится нанесение поликристаллического кремния с его последующим легированием мышьяком. Поликремний выполняет роль будущих затворов, предотвращает p- каналы от дальнейшей перекомпенсации акцепторной примеси мышьяком и служит материалом для последующего соединения стока и затвора нормально открытого транзистора. На этом этапе достигается самосовмещение стоков, истоков и затворов.
5 этап.

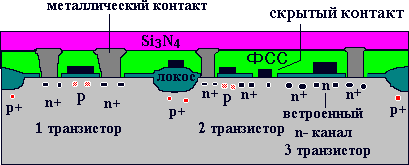

Заключительный этап формирования схемы. На нем осуществляются: - литография под металлизацию к стокам и истокам транзисторов - нанесение фосфор силикатного стекла (ФСС). ФСС предотвращает диффузию ионов натрия, сглаживает рельеф поверхности, производит дополнительную активацию примеси. - формируется пассивирующий диэлектрический слой (окисел или плазмохимический нитрид кремния)
3. СБИС программируемой логики (ПЛ.)
Отечественным производителям электронной техники трудно конкурировать с зарубежными фирмами в области массового производства товаров широкого потребления. Однако в области разработки и создания сложной наукоемкой продукции в России сохранились условия, кадры, научный потенциал. Большое число предприятий и учреждений способно разрабатывать уникальные электронные устройства. Высокотехнологичным "сырьем" для таких разработок в области цифровой электроники служат легко доступные на отечественном рынке электронные компоненты: микропроцессоры, контроллеры, СБИС памяти и др. - все, что позволяет решать задачи специальной обработки сигналов и вычислений программным путем (со свойственными программной реализации достоинствами и недостатками). Микропроцессорная техника давно и прочно укоренилась в отечественных разработках. Однако в последние годы появилась новая элементная база - СБИС программируемой логики (programmable logic device - PLD), которая, удачно дополняя и заменяя микропроцессорные средства, в ближайшие годы станет "настольным материалом" для разработчиков. СБИС ПЛ оказываются вне конкуренции в областях, где требуется создание высокопроизводительных специализированных устройств, ориентированных на аппаратную реализацию. Аппаратное решение задач обеспечивает распараллеливание процесса обработки и увеличивает производительность в десятки раз по сравнению с программным решением, а использование СБИС ПЛ, в отличие от специализированных СБИС, обеспечивает такую же гибкость реализации, как у любых программных решений. В последние годы динамика развития и производства СБИС ПЛ. уступает только микросхемам памяти и превышает 50% в год.
