Потенциальный электрод располагается на расстоянии 0,54. Измерение сопротивления заземления производится, когда оно имеет наибольшие значения: для северных районов и средней полосы зимой при наибольшем промерзании почвы, для южных районов когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении умножают на коэффициент сезонности, который берется из таблицы.

4.6. Зануление

Зануление (рис. 5) предусматривает глухое заземление нейтрали источника или трансформатора трехфазного тока, одного вывода источника однофазного тока, наличие нулевого провода и его повторного заземления.

Заземление нейтрали источника тока имеет целью понизить напряжение на корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены, до безопасного значения при замыкании фазного проводника на землю, при этом создается путь для тока Iф-з (рис. 5).

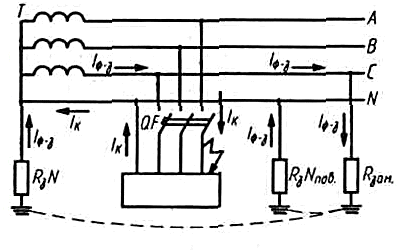

Рис. 5. Схема зануления при наличии короткого замыкания фазы А на корпус и замыкания фазы С на землю:

N – нулевой проводник, Iф-з – ток замыкания на землю, Iк – ток короткого замыкания, Rзм – сопротивление заземления нулевого провода, Rзм пов – тоже повторное, Rзам – сопротивление замыкания фазы на землю.

Нулевой защитный проводник предназначен для увеличения тока короткого замыкания lk c целью воздействия этого тока на защиту. Увеличение lк происходит за счет уменьшения сопротивления току при наличии нулевого провода по сравнению с тем, если бы ток шел через землю.

Повторное заземление нулевого провода предназначено для снижения напряжения на корпусах оборудования при замыкании фазы на корпус как при исправном, так и при оборванном нулевом проводе.

Зануление в электроустановках до 1000 В применяется в 4-проводных сетях с глухо-заземленной нейтралью трансформатора или генератора, в сетях с заземленным выводом источника однофазного тока, в сетях с заземленной средней точкой источника постоянного тока.

Зануление выполняется в тех же случаях, что и защитное заземление.

Предельные величины сопротивлений заземляющих устройств в системе зануления приведены в табл. 2.

Таблица 2

Предельные величины сопротивлений заземляющих устройств в системе зануления

Напряжение сети, В

Сопротивление, Ом

линейное 3-фазного тока

однофазного тока

Заземляющего устройства нейтрали трансформатора или генератора

Заземлителя, расположенного у нейтрали

общее всех повторных заземлений нулевого провода

каждого повторного заземления нулевого провода

660

380

2

15

5

15

380

220

4

30

10

30

220

127

8

60

20

60

В качестве нулевых защитных проводников используются нулевые рабочие проводники, за исключением проводников с передвижным электроприемникам. В цепи нулевых защитных проводников не должно быть аппаратов, разъединяющих эти проводники, в том числе предохранителей.

Проверка зануления на соответствие требованиям ПУЭ производится во время монтажа, при сдаче после монтажа и при эксплуатации.

Проверяют следующие параметры:

- сопротивление заземлений нейтрали и повторных;
