Содержание
Содержание . 1
Введение 2
Описание системы автоматического регулирования . 3
Описание математической модели АСР 6
Заключение 9
Список использованной литературы 10
РАСЧЕТ АСР ДЛЯ ПТУ С ОБВОДНОЙ ТУРБИНОЙ БЛОКА ВВЭР-640 11
ИСХОДНЫЕ ДАННЫЕ 11
РАСЧЕТ СИСТЕМЫ РЕГУЛИРОВАНИЯ 12
Численное интегрирование системы уравнений по методу Эйлера 14
ИССЛЕДОВАНИЕ АСР ПТУ НА УСТОЙЧИВОСТЬ 15
Введение
Целью данной курсовой работы является разработка АСР для паротурбинной установки с обводной турбиной на энергоблоке ВВЭР-640 в городе Сосновый Бор. Разрабатываемая АСР должна обеспечивать безопасную эксплуатацию энергоблока при любых режимах работы. При этом установка системы управления для обводной турбины не должна требовать больших изменений в уже существующей системе регулирования энергоблока.
Проект энергоблока с реактором ВВЭР-640, первый промышленный образец которого строится на площадке НИТИ в городе Сосновый Бор, имел первоначальное название НП-500. Предполагавшаяся электрическая мощность реакторной установки была равна 500 МВт. Для этой установки ЛМЗ спроектировал турбину К-600-6,9/50. Как видно из названия, данная турбина обеспечивала запас по мощности, по сравнению с реактором. Но в процессе разработки и тщательного расчета нейтронно-физических свойств АЗ было обосновано повышение мощности реактора из расчета 640 МВт (эл.). Поскольку турбоустановка, работая в номинальном режиме, вырабатывает 600 МВт электроэнергии, а реактор спроектирован на электрическую мощность 640 МВт, то возникла необходимость рассмотреть варианты увеличения мощности паротурбинной установки. Первым из них является непосредственное увеличение мощности паротурбинной установки за счет перепроектирования или доработки уже существующей турбины. Этот вариант достаточно дорогостоящ, поскольку требует разработки нового цилиндра высокого давления и получения лицензий на новый тип турбин. Второй вариант требует меньших финансовых затрат для реализации. Его можно реализовать, установив вспомогательную турбину на обводе цилиндра высокого давления. При этом получается выигрыш за счет мощности, производимой самой вспомогательной турбиной, и мощности, полученной за счет увеличения расхода через цилиндр низкого давления основной турбины. При анализе этого варианта следует учесть изменение режимов работы всего технологического оборудования второго контура, и изменения, которые необходимо внести в систему регулирования энергоблока.
Проект обводной турбины был разработан в рамках курсового проекта по курсу паровых и газовых турбин. В результате расчетов было обосновано применение в качестве дополнительной турбины двухвенечной ступени скорости Кёртиса. При этом компактность турбины позволяет установить ее в уже имеющийся машинный зал, не требуя дорогостоящей перепроектировки и перестройки. Предлагается работа турбины на отдельный электрический генератор.
В рамках выпускной работы бакалавра был выполнен расчет тепловой схемы энергоблока с учетом внесенных изменений. Расчет показал экономическую выгоду компенсации различия мощностей между реактором и турбоустановкой предложенным способом. Расчетная тепловая схема представлена на рисунке 1.
Используя полученные в предыдущих работах данные необходимо разработать систему автоматического управления паротурбинной установкой с учетом участия обводной турбины в регулировании нагрузки энергоблока.
Таким образом, данная работа должна включать в себя разработку автоматической системы управления турбоустановкой с учетом всех изменений, внесенных в технологическую схему энергоблока. Также необходимо составить математическую модель системы регулирования для исследования устойчивости предлагаемой системы, и переходных процессов в ней.
Описание системы автоматического регулирования
Структурно-функциональная схема системы регулирования предлагаемой системы регулирования представлена на рисунке 2.
Задающий сигнал и сигнал фактической мощности энергоблока поступает в регулятор мощности блока. Регулятор мощности блока - ПИ-регулятор. Результирующий сигнал поступает в механизмы управления турбинами для основной и обводной турбины. При этом коэффициенты усиления для механизмов управления турбин имеют различные значения, чтобы учитывать различие вклада мощности каждой отдельной турбины в общую мощность блока при участии в регулировании нагрузки энергоблока.

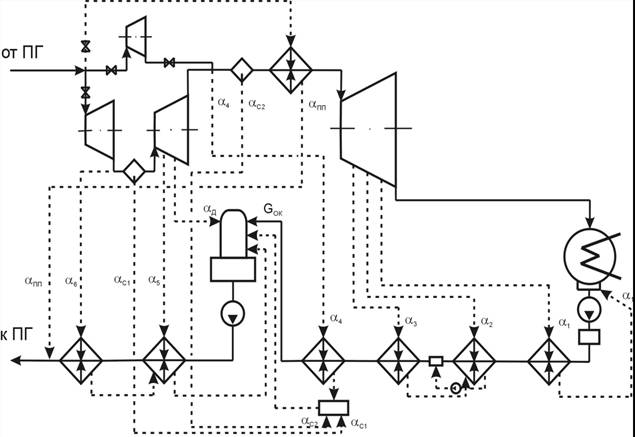

Рисунок 1. Расчетная тепловая схема ПТУ с турбиной на обводе ЦВД.
Сигналы из механизмов управления турбин посредством промежуточных золотников передаются в сервомоторы регулирующих клапанов соответствующих турбин. Изменение мощности турбин ведется посредством перемещения регулирующих клапанов.
При разработке автоматической системы управления турбины предполагалось, что установка будет работать в энергосистеме большой мощности (в данном случае в Северо-Западной энергосистеме). В этих условиях энергоблок самостоятельно не может оказать влияния на изменение частоты тока в энергосистеме, в связи с чем, частоты вращения для основной и дополнительной турбин принимаются равными и постоянными во времени.
