Одним из основных функциональных узлов любого компенсатора является высокоточный переменный резистор R, по шкале которого отсчитывают измеряемое значение ЭДС (Ех) или напряжения (Ux). Поэтому компенсаторы принято называть по ГОСТ 9245—79 измерительными потенциометрами. В качестве образцовой меры ЭДС применяется нормальный элемент (НЭ) — электрохимический источник, ЭДС (Еа) которого известна с очень высокой степенью точности. Однако емкость НЭ невелика, и длительное сравнение в процессе измерений Ex(Ux) с Ен невозможно. Поэтому схема потенциометра дополняется вспомогательным источником ЭДС (Еo) большой емкости. Для сравнения с Ex(Ux) используется падение напряжения на образцовом резисторе Rн., создаваемое током от источника Eо—рабочим током (Iр), который предварительно устанавливается. Таким образом, процесс измерения Ex{Ux) должен состоять из двух этапов.
На первом этапе устанавливается требуемое значение Iр. Для этого переключатель устанавливается в положение 1 и с помощью потенциометра Rp добиваются нулевого показания индикатора И (как правило, магнитоэлектрический гальванометр). Как видно из рис. 3.16, этому соответствует IpRн=Eн, т. е. рабочий ток Iр, который далее должен оставаться постоянным, будет воспроизводить в процессе измерений значение Ен.
На втором этапе измеряют значение Ex(Ux). Для этого переключатель переводится в положение 2, и изменением сопротивления потенциометра R вновь добиваются нулевого показания И. При Iр = const этому соответствует Ex (Ux) = IpR, т. е. искомое значение Ex(U^}^.R и может быть отсчитано по шкале R.
Таким образом, метрологические характеристики измерительных потенциометров постоянного тока определяются параметрами НЭ, образцовых резисторов, индикатора и источника Еу. В качестве НЭ применяются насыщенные и ненасыщенные обратимые гальванические элементы, положительный электрод которых образуется ртутью, а отрицательный — амальгамой кадмия. Классы точности НЭ регламентируются ГОСТ 1954—82 в пределах 0,0002 .0,02 и определяют класс точности потенциометра в целом. Потенциометр R выполняется по специальной схеме, обеспечивающей постоянство /р при изменении R и необходимое число знаков (декад) при отсчете Ex(Ux). Этим требованиям удовлетворяют схемы с замещающими и шунтирующими декадами.
Измерительные потенциометры могут использоваться и для измерения переменных напряжений. Однако компенсирующее напряжение необходимо в этом случае регулировать не только по модулю, но и по фазе. Поэтому такие потенциометры имеют более сложную схему, чем потенциометры постоянного тока, а по точности значительно уступают им из-за отсутствия на переменном токе образцовой меры, аналогичной по своим характеристикам НЭ. В практике электрорадиоизмерений они полностью вытеснены электронными компенсационными вольтметрами.
В компенсационных вольтметрах измеряемое напряжение (постоянное, переменное, импульсное) сравнивается с постоянным компенсирующим напряжением, которое в свою очередь точно измеряется вольтметром постоянного тока и является мерой Ux. Типовая структурная схема такого вольтметра приведена на рис. 3.17.
Как видно из рис. 3.17, основу вольтметра составляет компенсационный ИП, состоящий из измерительного диода V с нагрузкой R, регулируемого источника постоянного компенсирующего напряжения -Ек, усилителя и индикатора с двумя устойчивыми состояниями. При отсутствии Ux индикатор, реализуемый с помощью
функциональных узлов находится в первом устойчивом состоянии, а при некотором пороговом значении переходит во второе состояние. Процесс измерения Ux как раз и сводится к постепенному увеличению Ек до тех пор, пока индикатор не перейдет во второе устойчивое состояние. Значение Ек, соответствующее моменту перехода, измеряется вольтметром постоянного тока и является мерой Ux.

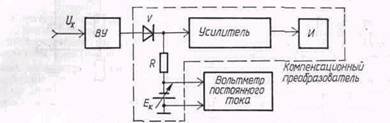

Рис. 3.17. Структурная схема компенсационного вольтметра.
В сочетании с другими схемными решениями (применение индикатора с малым пороговым напряжением, лампового измерительного диода со стабильной характеристикой и др.) оказывается возможным проектировать высокоточные компенсационные вольтметры.
