Недостаток самых простых и дешевых датчиков в том, что они срабатывают при определенной скорости изменения теплового потока.
Рис. 1.2. Внешний вид дуального датчика движения.
Рис. 1.3. Датчик разбития стекла
Например, при включении/выключении батареи отопления, на сквозняке, из-за нагрева солнцем определенных поверхностей в помещении и т.д. датчик может сработать.
Более совершенные (и более дорогие) датчики не имеют этих недостатков. Их надежность и стойкость к тепловым помехам обеспечивается многоканальными чувствительными головками и сложной обработкой сигнала в самом датчике.
В простых моделях обработка сигналов проводится аналоговыми методами, а в более сложных – цифровыми, например, с помощью встроенного процессора.
К самым простым относятся датчики семейства Bravo-2 фирмы DSC и Paradox Light фирмы PIROTEC. К наиболее сложным – Paradox Vision-510 и UP350 фирмы Alarmcom.
Датчики разбития стекла
Датчики разбития стекла (рис. 1.3) реагируют на звон бьющегося стекла. Наиболее совершенные модели анализируют спектр звуковых шумов в помещении.
Если спектр шума содержит составляющую, совпадающую со спектром повреждаемого стекла, то датчик срабатывает. Один такой датчик может охранять стеклянные окна, витрины и т.п., площадью до 10 м 2.
Двухпороговые датчики регистрируют звук удара по стеклу и звон разбиваемого стекла. Для индикации тревоги такой датчик должен зарегистрировать два соответствующих сигнала с интервалом не более 150 мс.
Чувствительность датчиков разбития стекла регулируется с применением имитатора разбивания стекла, например, марки DG-50 или FG-700.
Фотоэлектрические датчики
Фотоэлектрические датчики излучают и принимают отраженный сигнал инфракрасного излучения с длиной волны порядка 1 мкм. Они используются в составе систем защиты внутреннего и внешнего периметра для бесконтактного блокирования пролетов, дверей, лифтов, проемов, коридоров и т.п. Их отличает высокая устойчивость и надежность работы.
Фотоэлектрические датчики состоят из двух частей – передатчика и приемника. Они разносятся вдоль линии охраны. Между ними проходит система модулированных инфракрасных лучей рис. 1.4.
Датчики этого типа срабатывают при попытке пересечь систему лучей, отличаются высокой устойчивостью и надежностью работы. На рис. 1.5 показаны случаи пересечения барьера, которые различаются фотоэлектрическим датчиком.

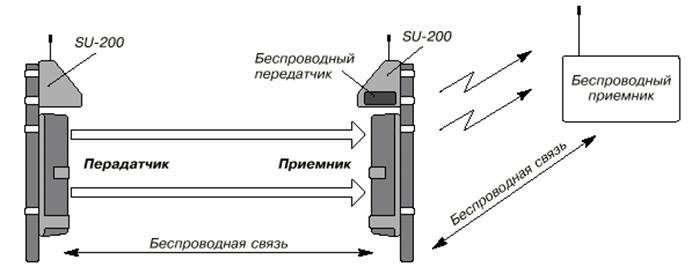

Рис. 1.4. Фотоэлектрические датчики

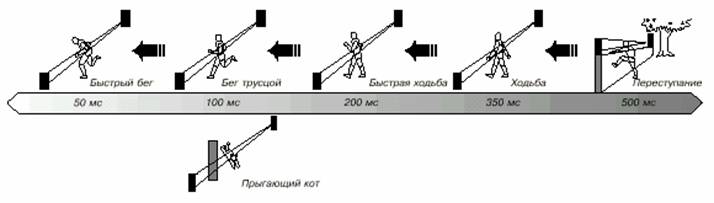

Рис. 1.5. Варианты срабатывания барьерных датчиков
Наиболее совершенные модели фотоэлектрических датчиков могут работать автономно. Для этого они оснащаются солнечными элементами, которые заряжают аккумуляторные батареи датчиков. Для охраны периметров, при наружной установке (на улице), наибольшее распространение получили активные ИК-датчики фотоэлектрического типа фирмы OPTEX.
Микроволновые датчики излучают и принимают отраженный сигнал поля сверхвысокой частоты. В плане охраны внутренних помещений, их характеристики аналогичны характеристикам вышеперечисленных устройств, но микроволновые датчики имеют:
– гораздо более высокие цены,
– более низкую устойчивость к ложным срабатываниям;
– высокий уровень вредных излучений.
При охране наружного периметра датчики данной группы проигрывают по своим характеристикам активным ИК-датчикам фотоэлектрического типа.
