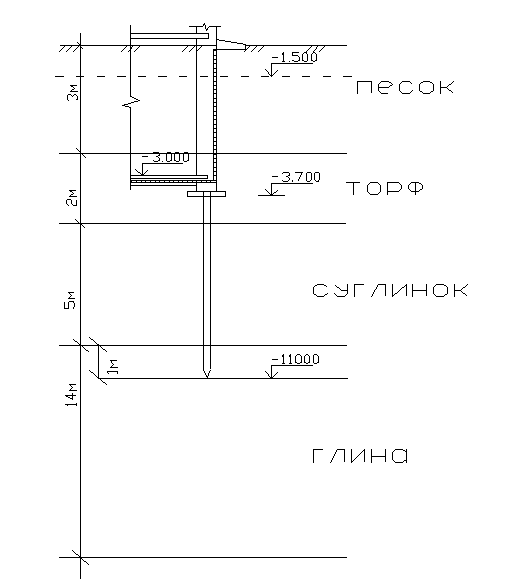

L1 – глубина заделки сваи в ростверк, которая принимается для свайных фундаментов с вертикальными нагрузками не менее 5 см.
L2 – расстояние от подошвы плиты до кровли несущего слоя.
L3 – заглубление в несущий слой.
Принимаем железобетонные сваи, квадратного сечения размером 300х300 мм.
L=0.15+7.3+1=8,45=9м.
Несущая способность Fd ( в кН ) висячей сваи по грунту определяется как сумма сопротивления грунтов основания под нижним концом сваи и по боковой поверхности ее:
Fd=gc×( gcr×R×A+U×ågcf×fi×li ),
Где gc –коэффициент условий работы сваи в грунте, принимаемый gc=1.0.
gcr и gcf - коэффициенты условий работы грунта соответственно под нижним концом и по боковой поверхности сваи ( табл. 3 СНиП 2.02.03-86 ); для свай, погруженных забивкой молотами, gcr =1.0 и gcf =1.0;
А – площадь опирания на грунт сваи, в м2, принимаемый по площади поперечного сечения сваи;
R – расчетное сопротивление грунта под нижним концом сваи, кПа;
U – периметр поперечного сечения сваи, м;
fi – расчетное сопротивление i-го слоя грунта основания по боковой поверхности сваи, кПа;
li – толщина i-го слоя грунта, м.
При определении fi пласты грунтов расчленяются на слои толщиной не более 2м.
A=0.3*0.3=0.09 м.
gс=1; gCR=1; gсf=1;
R=4825кПа U=0.3*4=1.2 м.
№ |
h |
z |
f |
1 |
1,5 |
0,75 |
26,5 |
2 |
1,5 |
2,25 |
30 |
3 |
2,00 |
4 |
0 |
4 |
2,00 |
6 |
42 |
5 |
1,50 |
7,75 |
44 |
6 |
1,50 |
9,25 |
45 |
7 |
0,5 |
10,5 |
65 |
Fd=1×( 1×4825×0,09+1,2×(1,5*26,5+1,5*30+0+2*42+1,5*44+1,5*45+0,5*65))=835,95 кН
Расчетная нагрузка Р, допускаемая на сваю, определяются из зависимости:
где gк – коэффициент надежности, принимаемый равным 1,4.
кН;
Определим кол-во свай по формуле:
,
где
Проверка несущей способности сваи:
N<P,
Для внецентренно нагруженого свайного фундамента необходима проверка нагрузки
yi – расстояние от главной оси свайного поля до оси каждой сваи, м;
Np,| - расчетный вес ростверка, кН;
кН; < P=597 кН
n – количество свай в кусте.
Определим отказ сваи, необходимый для контроля несущей способности сваи.
