- шины данных и шины адресов;
- регистры;
- счетчики команд;
- кэш — очень быструю память малого объема (от 8 до 512 Кбайт);
- математический сопроцессор чисел с плавающей точкой.
Современные процессоры выполняются в виде микропроцессоров. Физически микропроцессор представляет собой интегральную схему — тонкую пластинку кристаллического кремния прямоугольной формы площадью всего несколько квадратных миллиметров, на которой размещены схемы, реализующие все функции процессора. Кристалл-пластинка обычно помещается в пластмассовый или керамический плоский корпус и соединяется золотыми проводками с металлическими штырьками, чтобы его можно было присоединить к системной плате компьютера.
В вычислительной системе может быть несколько параллельно работающих процессоров; такие системы называются многопроцессорными.
Первый микропроцессор был выпущен в 1971 г. фирмой Intel (США) - МП 4004. В настоящее время выпускается несколько сотен различных микропроцессоров, но наиболее популярными и распространенными являются микропроцессоры фирмы Intel и AMD.
Структура микропроцессора
Устройство управления
Устройство управления является функционально наиболее сложным устройством ПК. Он вырабатывает управляющие сигналы, поступающие по кодовым шинам инструкций во все блоки машины.
Упрощенная функциональная схема УУ показана на рис. 4.5. Здесь представлены:
Регистр команд - запоминающий регистр, в котором хранится код команды: код выполняемой операции и адреса операндов, участвующих в операции. Регистр команд расположен в интерфейсной части МП, в блоке регистров команд.
Дешифратор операций - логический блок, выбирающий в соответствии с поступающим из регистра команд кодом операции (КОП) один из множества имеющихся у него выходов.
Постоянное запоминающее устройство микропрограмм - хранит в своих ячейках управляющие сигналы (импульсы), необходимые для выполнения в блоках ПК операций обработки информации. Импульс по выбранному дешифратором операций в соответствии с кодом операции считывает из ПЗУ микропрограмм необходимую последовательность управляющих сигналов.
Узел формирования адреса (находится в интерфейсной части МП)- устройство, вычисляющее полный адрес ячейки памяти (регистра) по реквизитам, поступающим из регистра команд и регистров МПП.
Кодовые шины данных, адреса и инструкций - часть внутренней шины микропроцессора. В общем случае УУ формирует управляющие сигналы для выполнения следующих основных процедур.
выборки из регистра-счетчика адреса команды МПП адреса ячейки ОЗУ, где хранится очередная команда программы;
выборки ИЗ ячеек ОЗУ кода очередной команды и приема считанной команды в регистр команд;
расшифровки кода операции и признаков выбранной команды;
считывания из соответствующих расшифрованному коду операции ячеек ПЗУ микропрограмм управляющих сигналов (импульсов) , определяющих во всех блоках машины процедуры выполнения заданной операции, и пересылки управляющих сигналов в эти блоки;
считывания из регистра команд и регистров МПП отдельных составляющих адресов операндов (чисел), участвующих в вычислениях, и формирования полных адресов операндов;
выборки операндов (по сформированным адресам ) и выполнения заданной операции обработки этих операндов;
записи результатов операции в память;
формирования адреса следующей команды программы.
Арифметико-логическое устройство
Арифметикo-логическое устройство предназначено для выполнения арифметических и логических операций преобразования информации.

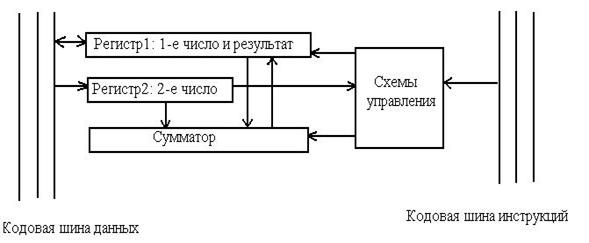

Функционально АЛУ (рис. 2) состоит обычно из двух регистров, сумматора и схем управления (местного устройства управления).
